数据可视化必修课之图表篇
2021-03-18 13:42:16

随着互联网数字化越来越完善,数据可视化这个词的使用频率也越来越高,而图表是数据可视化中最常用的一种表现形式。无论是工作汇报还是后台设计,都离不开图表的使用。

然而关于图表类相关的资料太零碎了,不成体系,对于初学者非常不友好,本篇文章我从图表的祖辈开始,把它都给挖了出来,希望对你有帮助。

01 什么是图表

图表的定义:可直观展示统计信息的属性,对知识挖掘和信息直观生动感受起关键作用的图形结构,是一种很好的将对象属性数据直观、形象地可视化的手段。

英文叫法:Chart。

用户对图形的敏感程度远远大于文字,所以产品就需要把数据信息可视化,用简单的图形表示出更多的信息量,而图表是数据可视化中最常用的表现形式。

接下来我们来介绍图表的具体构成及元素解析。

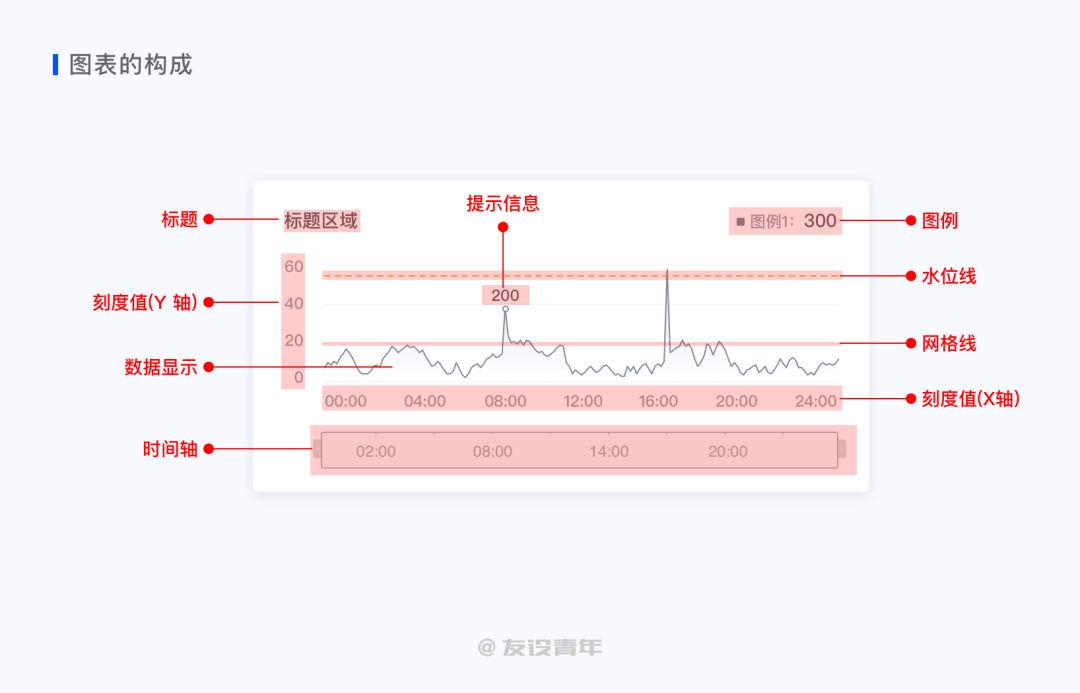

02 图表的构成

图表是由:标题、图例、刻度轴、数据展示、网格线、提示信息、水位线、时间轴组成,每一个元素都有他存在的意义。在实际使用中不一定非得把元素全部展示出来,精简化显示想要展示的内容即可。

03 图表元素解析

3.1  标题

顾名思义,标题就是图表的名字,标题是必不可少的元素。标题的内容一定要言简意赅,不要太长,能两个字写清楚绝对不用三个字。

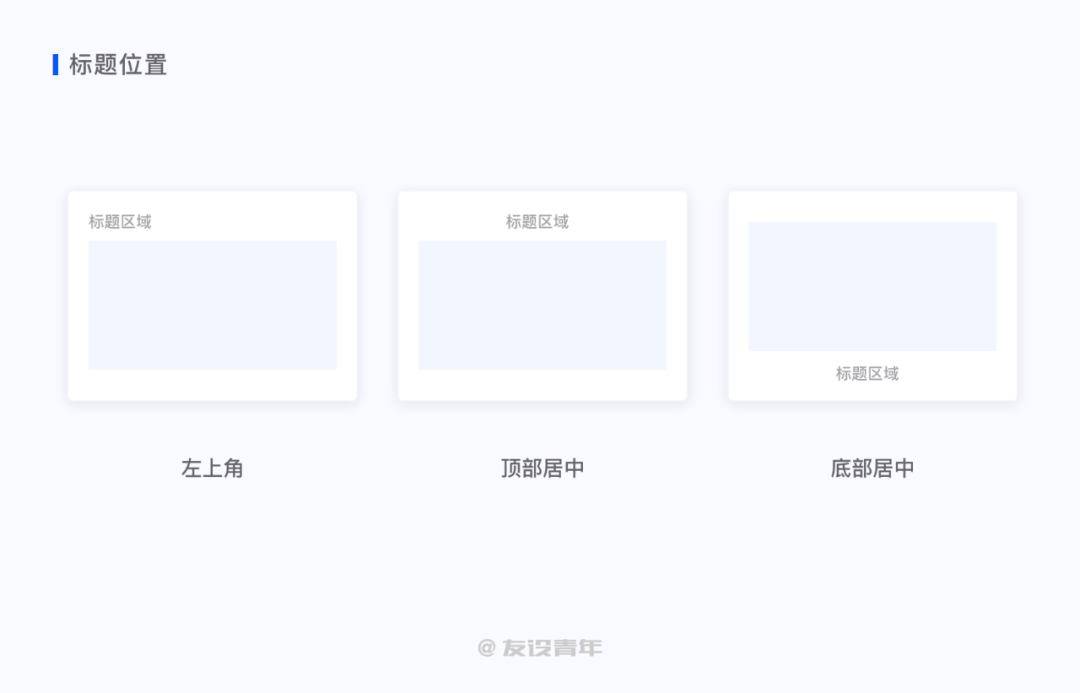

标题的常用位置有 3 个:左上角、顶部居中、底部居中

一般情况下,标题字号 / 色值要突出一些,用户第一眼看到 chart 的时候,要清晰的看到这个图表是做什么的。

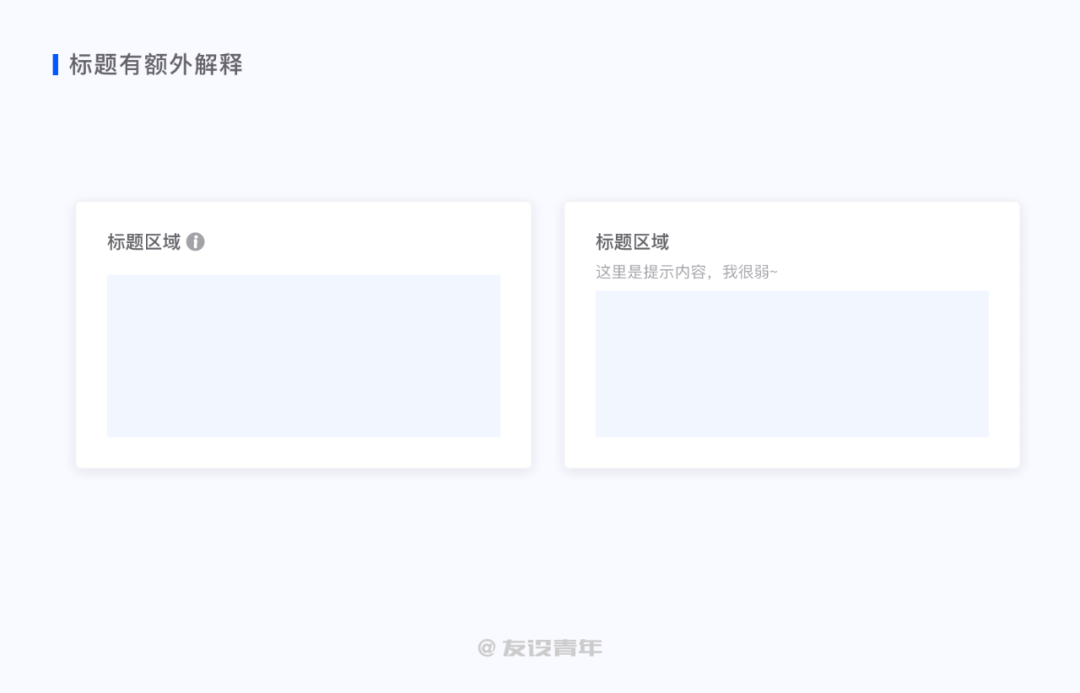

特殊情况下,如果需要对标题有额外解释的话,两种展现形式:

  • 增加提示图标;

  • 增加提示语。

3.2  图例

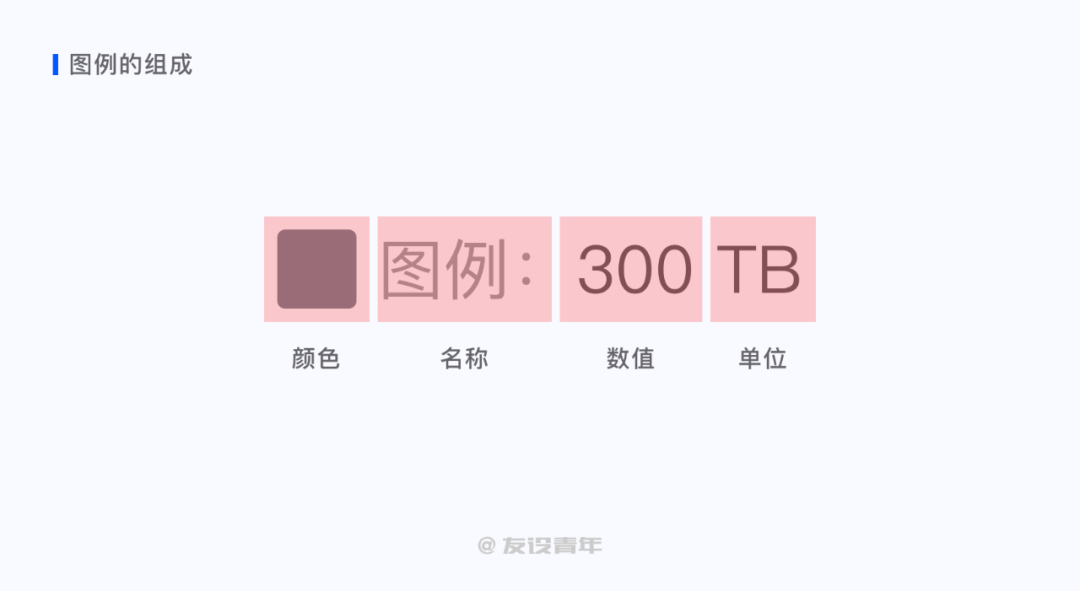

3.2.1  图例的组成

颜色、名称、数值、单位。

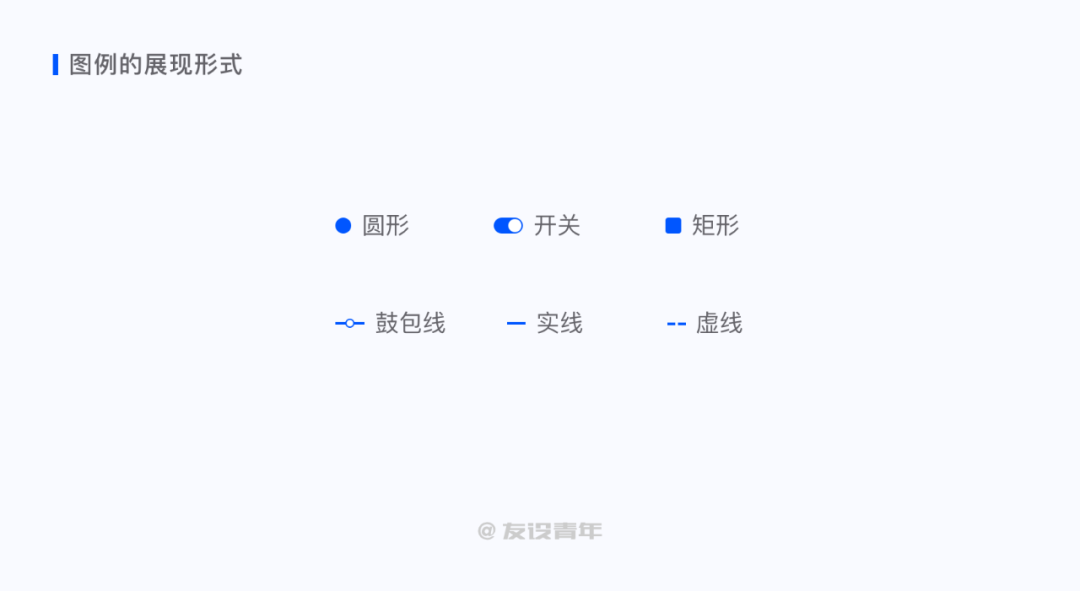

3.2.2  图例的展现形式

圆形、开关、矩形、鼓包线、实线、虚线。

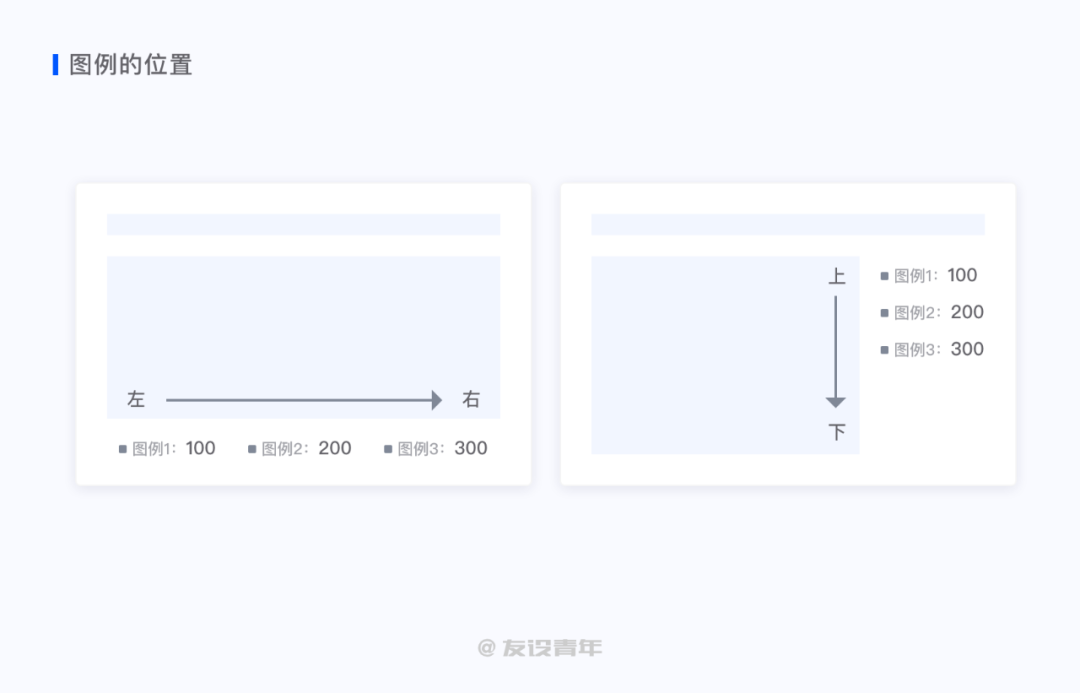

3.2.3 图例的位置

从左至右、从上至下。

3.2.4  图例的作用

  • 标识出每个颜色所代表的的类别;

  • 开启 / 隐藏数据显示;

  • 图例显示的数值一般为当前值。

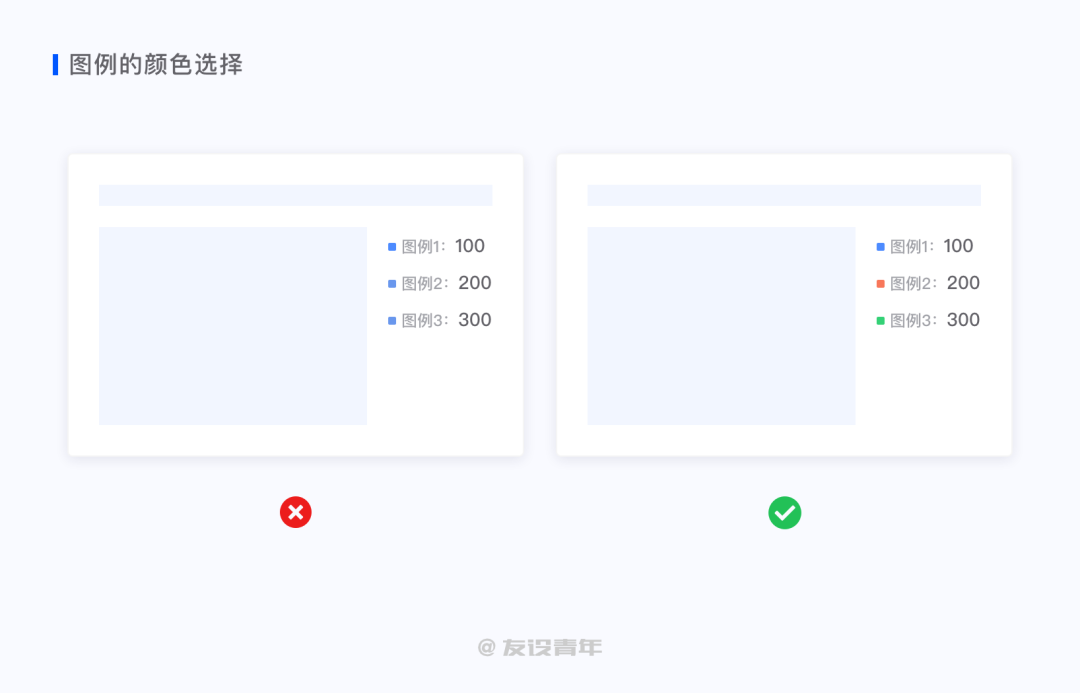

3.2.5  图例的颜色选择

同一组图例中,不要出现相近的颜色,否则在图表显示中分不清彼此。

产品使用中,要规范图例颜色使用,一般分为两种:

  • 常用的图例颜色(颜色本身代表着行业中的某种含义),此类颜色需要是固定色值,无论哪个 chart 中,都是这个颜色;

  • 无特殊含义的图例,可以规范出一个图例颜色的使用顺序表。那些无特殊含义的 chart 可以按顺序使用图例颜色,图例整齐划一。

3.2.6  图例过多时如何展示

  • 如果图例可整合前提下,展示主要图例 / top n 图例,其他的图例做整合,增加个详情页来展示完整的;

  • 如果图例不可整合/省略,则需要给出足够的展示空间。

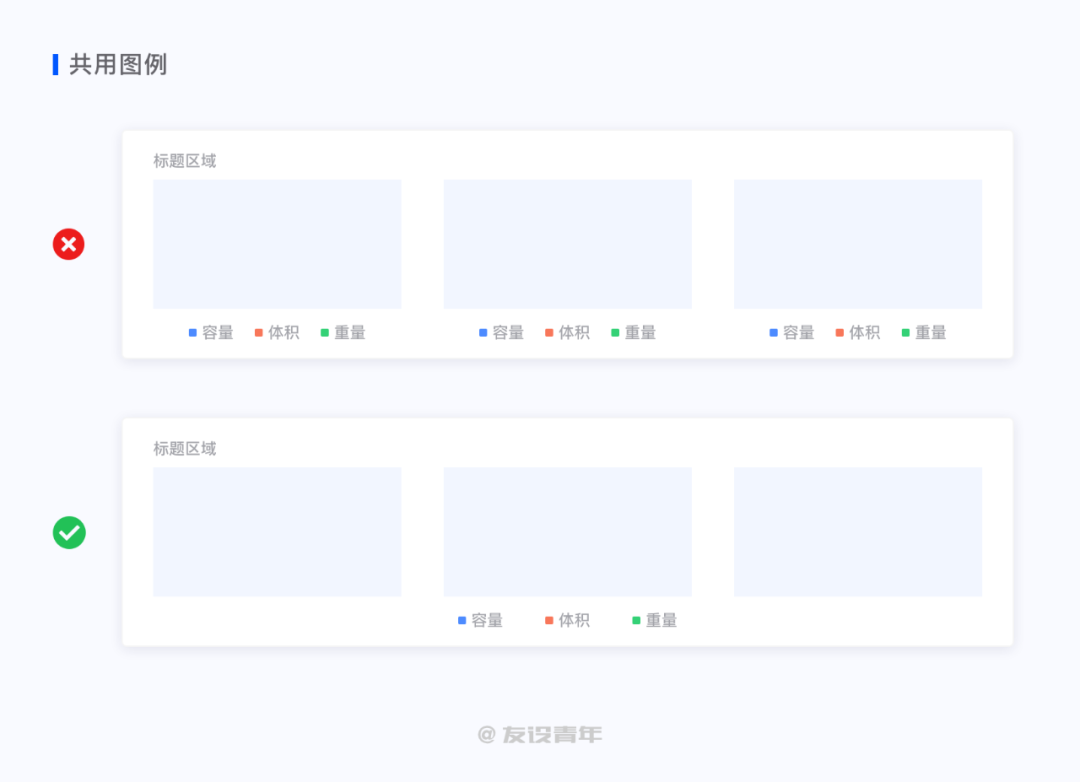

3.2.7  共用图例

如果多个 chart 的图例一样,可进行合并,减少冗余图例。

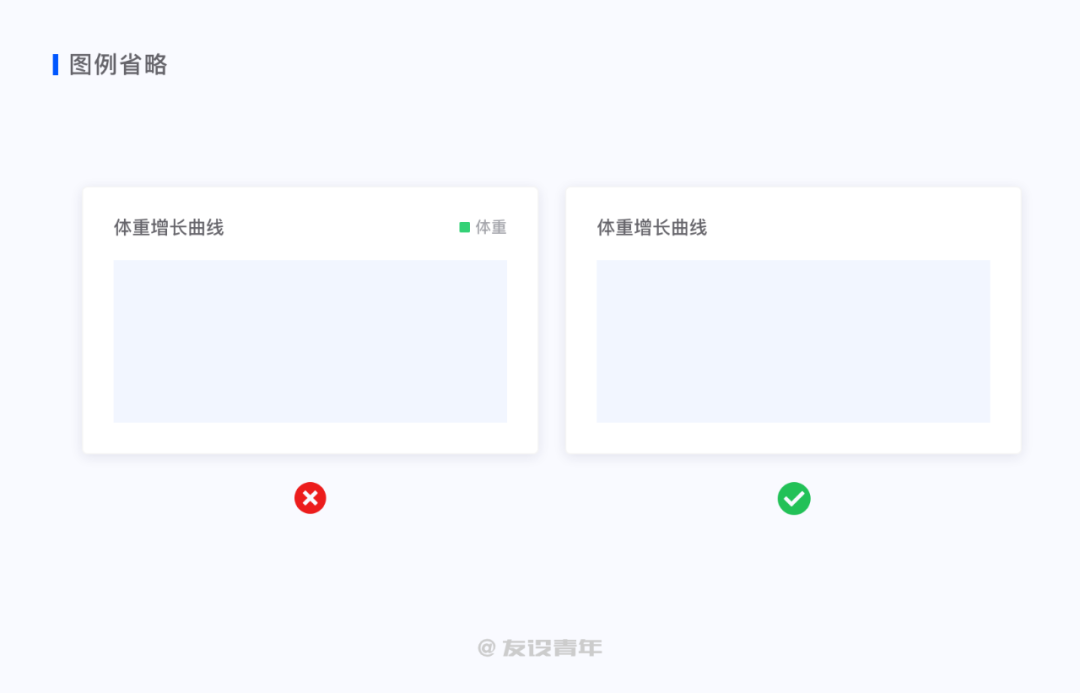

3.2.8  图例省略

如果 chart 中只有一个图例的话,可省略。

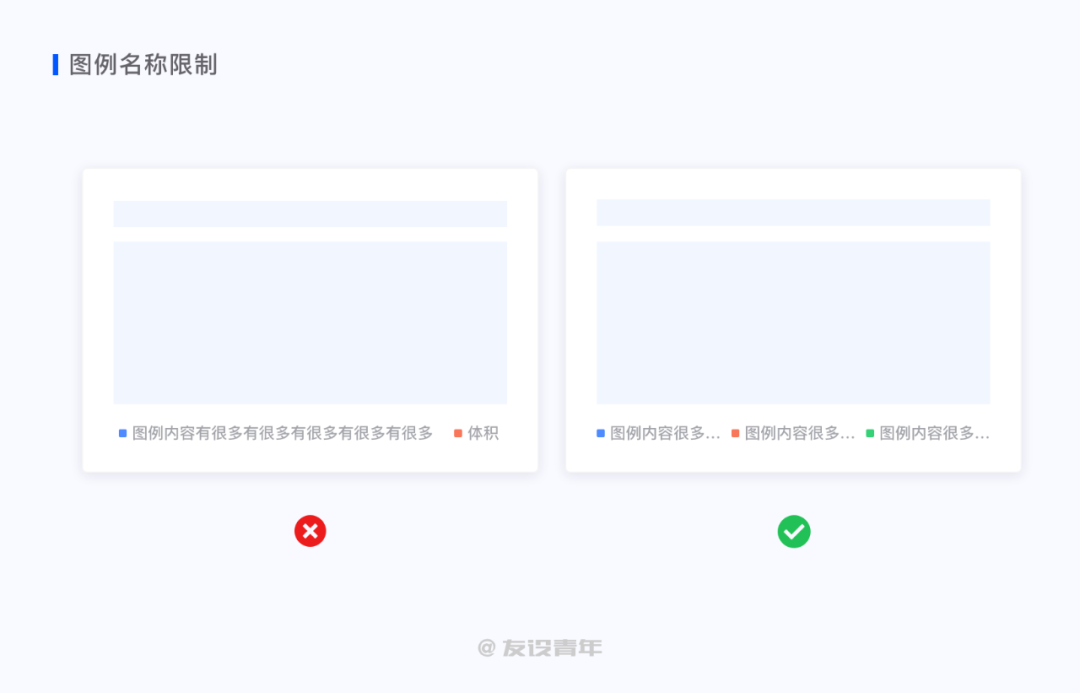

3.2.9  图例名称限制

根据不同使用场景,为了更好的展示效果,要给图例名称设置一个最大值,超过最大值后省略展示。

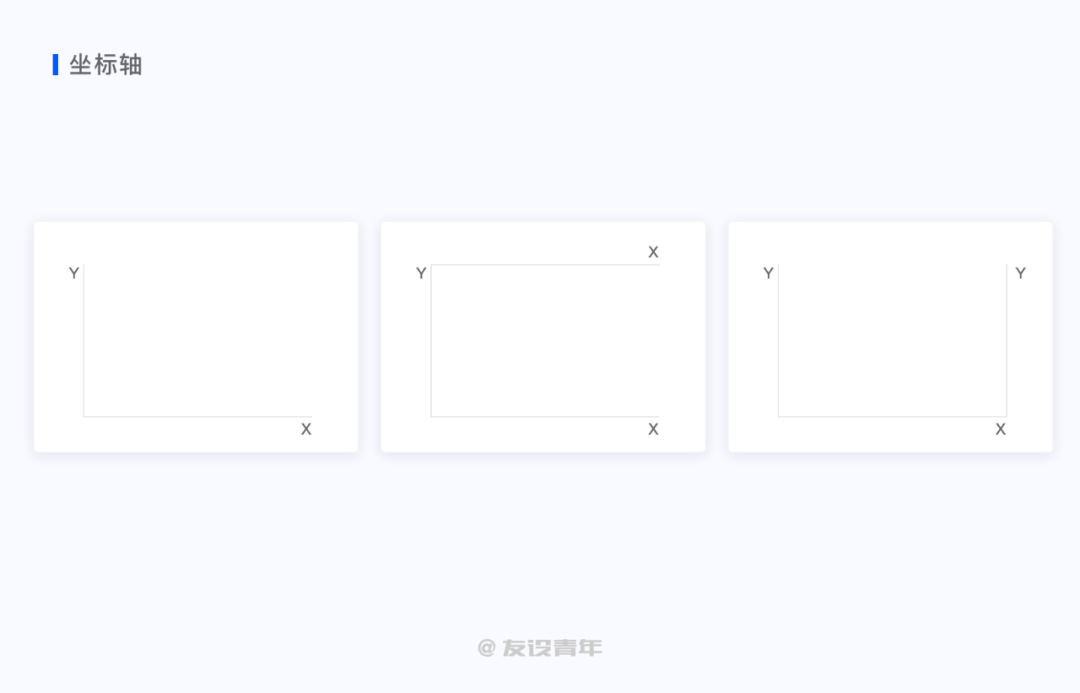

3.3  坐标轴

坐标轴分为 X 轴和 Y 轴,常规情况下为 1 个 X 轴+1 个 Y 轴。不过特殊情况下也会用到2X+Y 或 X+2Y。

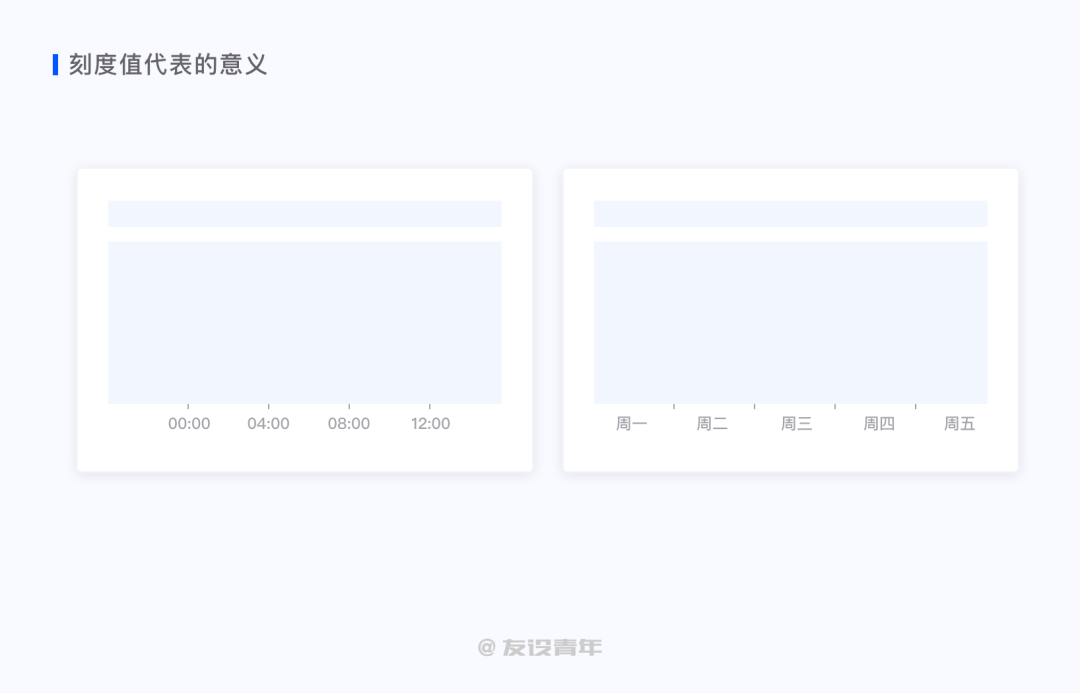

3.3.1  刻度值代表的意义

  • 时间点:12:00;

  • 时间段:周一、周二。

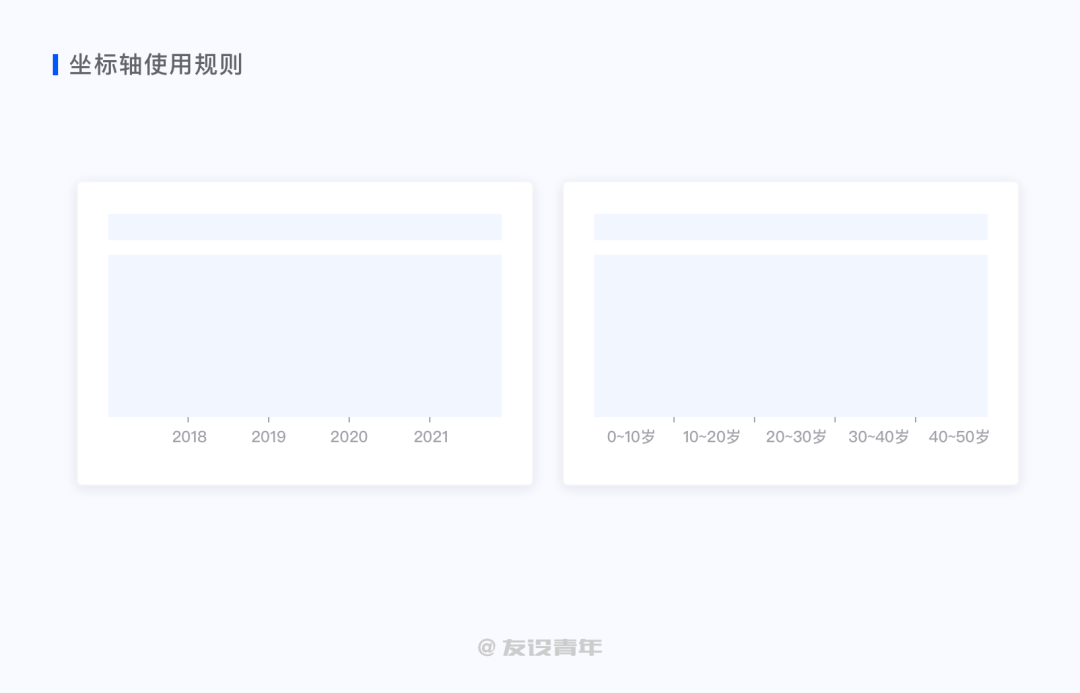

3.3.2  坐标轴使用规则

是否带单位:

  • 如果刻度值的含义明确的情况下,可以不用带单位,比如:2018、2019、2020...;

  • 如果刻度值含义有歧义的情况下,必须加上单位(具体是统一一个位置加单位,还是每个刻度值上加单位,则需要根据场景来判断)。

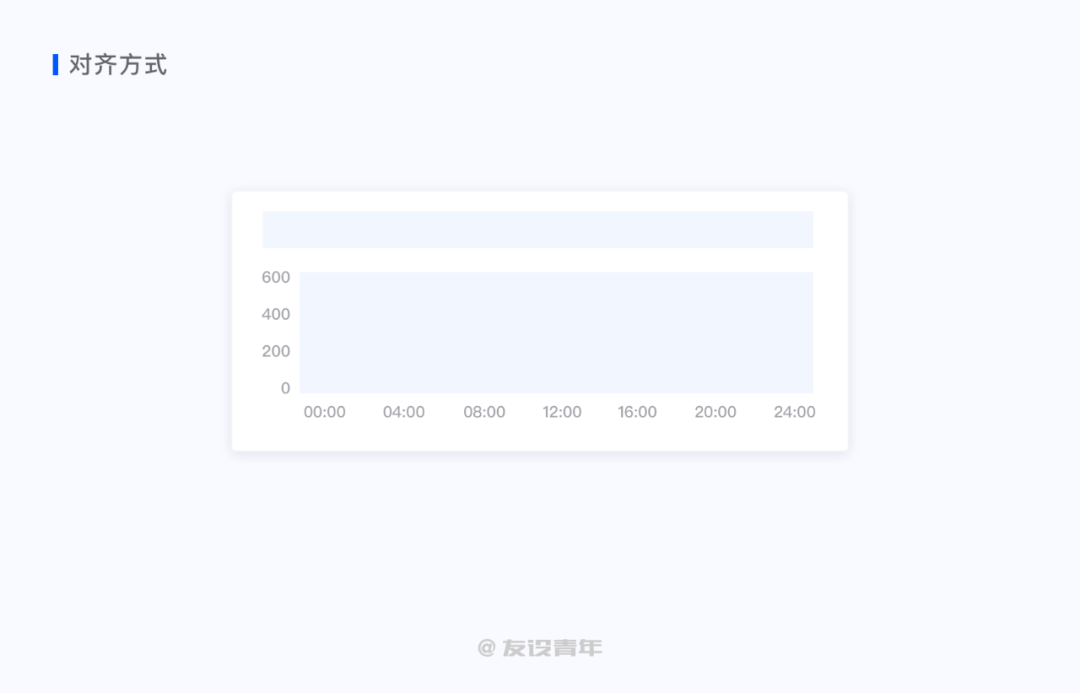

对齐方式(常用,但非必须):

  • X 轴:居中对齐;

  • Y 轴:右对齐。

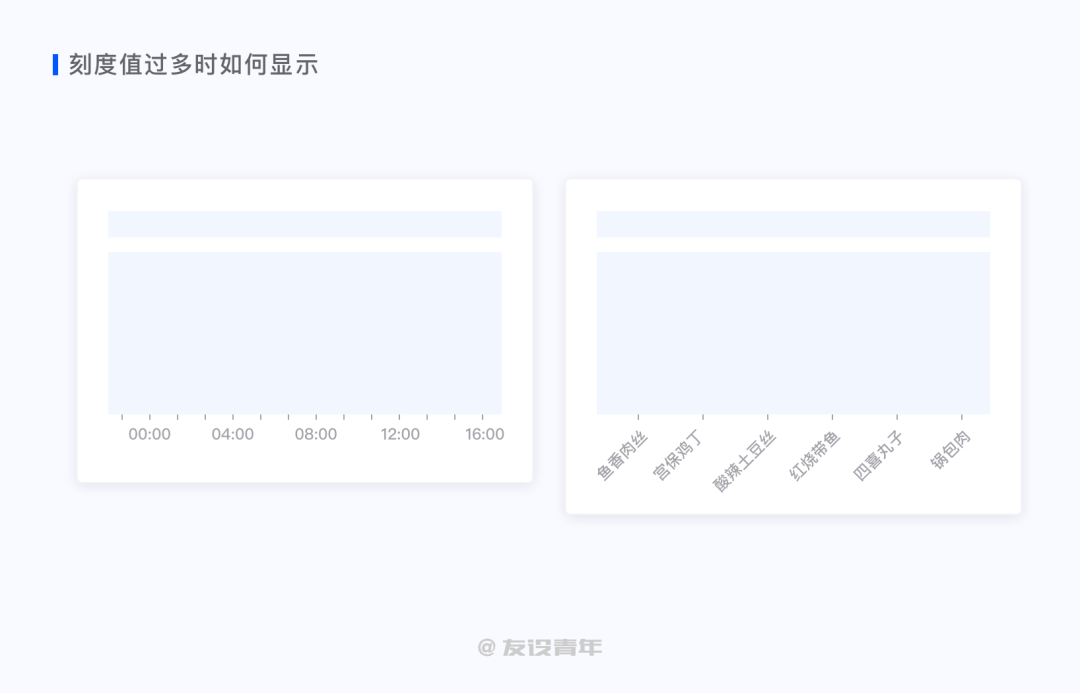

刻度值过多时如何显示:

  • 可选择规律性省略刻度名称;

  • 倾斜文字以显示更多的文案。

刻度值的选用一定要是同一个规律,禁止同距离的刻度值代表不同数据。

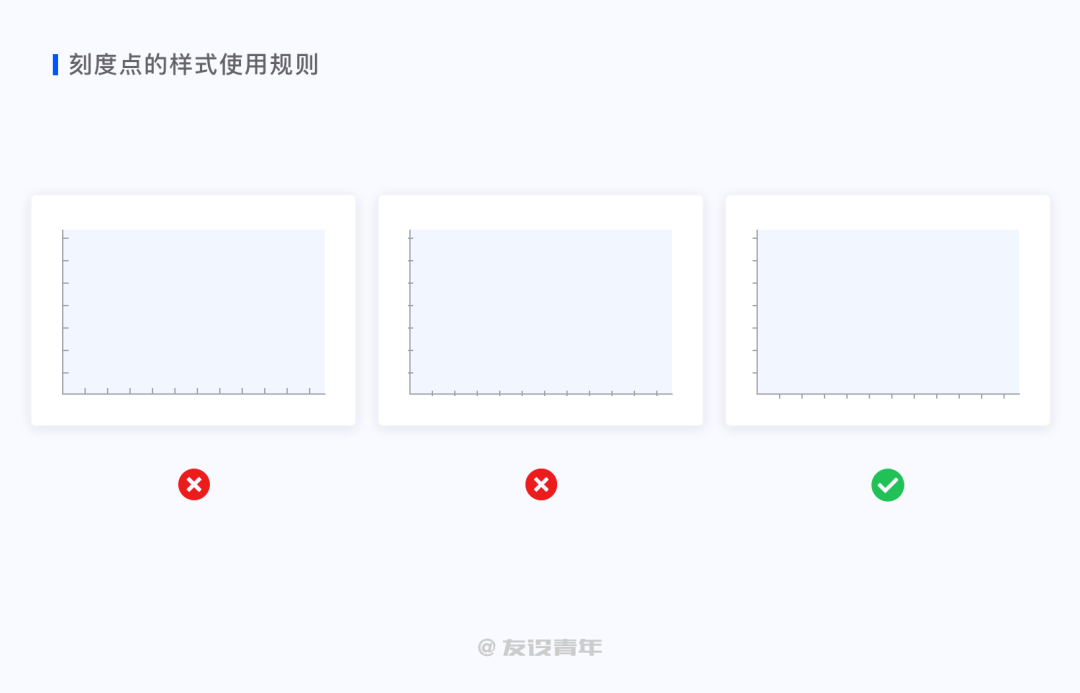

刻度点的样式使用规则:

  • 刻度的线朝外。

3.4  数据展示

数据的展示是 chart 中最为明显的地方,可以说如果只显示一个元素的话,就是他了。

数据展示的使用规则:

  • 边界要清晰,不可虚化;

  • 多个数据同时显示的时候,要保证每个数据都能清晰的看到,可以采用透明度来保证所有数据的显示。

3.5  网格线

3.5.1  网格线的作用

呼应坐标轴,美观度。

3.5.2  网格线的使用规则

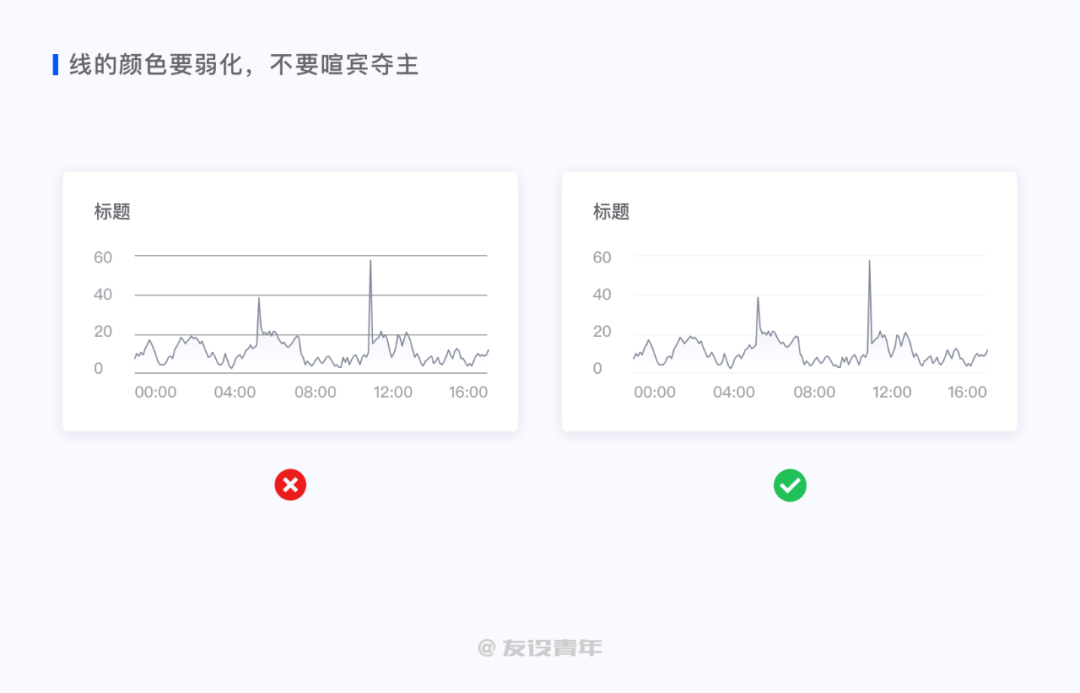

  • 线的颜色要弱化,不要喧宾夺主;

  • 网格线使用实线居多,尽量不用虚线。

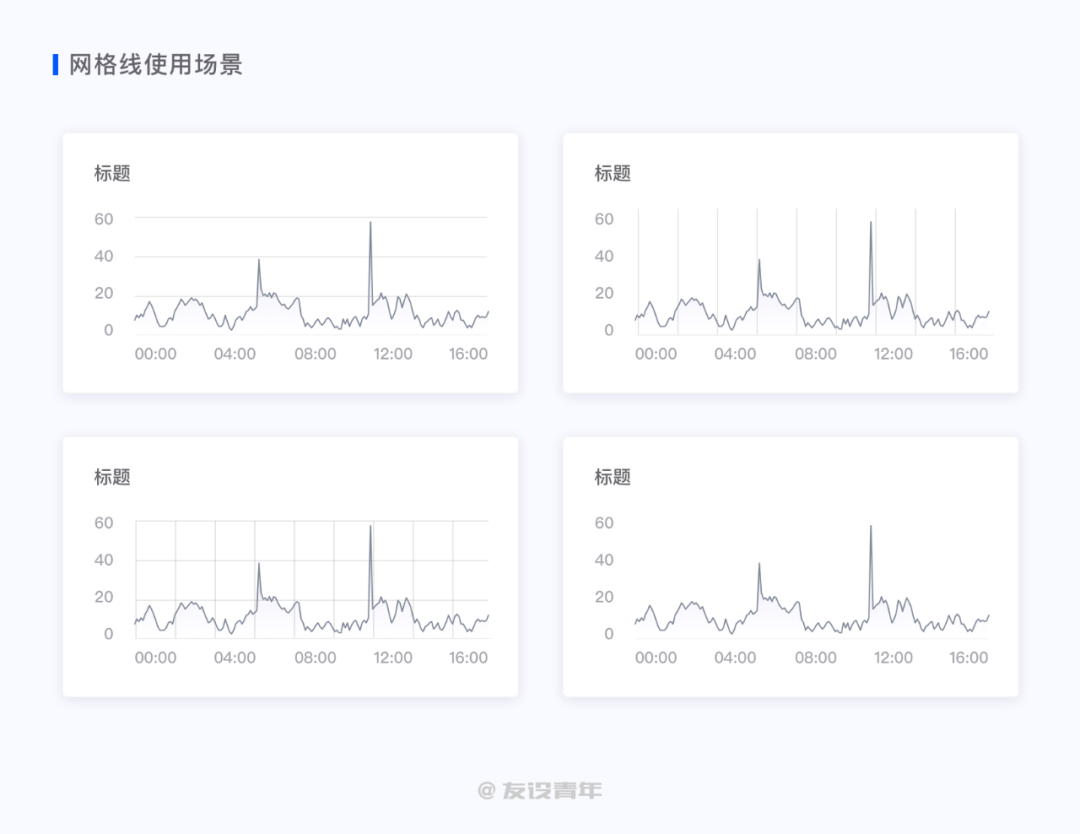

3.5.3  使用场景

横、纵、横纵结合、无网格线。

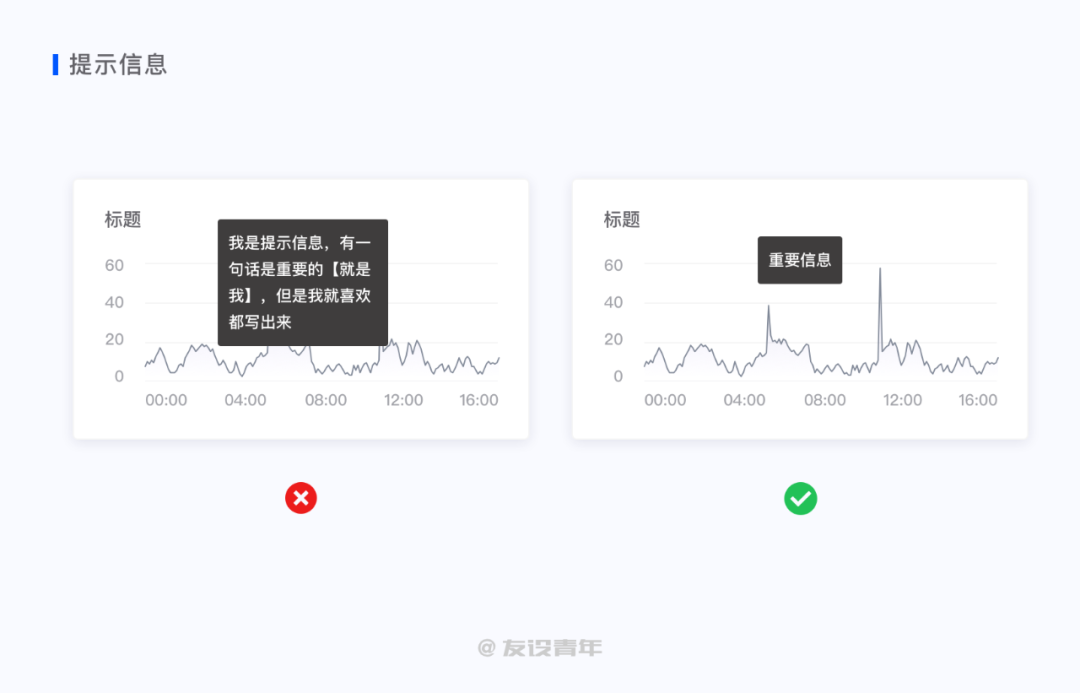

3.6  提示信息

通常情况下,提示信息用来标识出 chart 中重要点的数据信息,需要注意的是:重要信息尽量简化,信息量不要太大,言简意赅就好。

3.7  水位线

根据不同产品的使用场景,有的时候会用到阈值,当达到某个阈值后,就会触发某种联动。这个时候就需要有个水位线了,它起到警示的作用。

形式有两种,实线和虚线,颜色的选取则取决于产品的警告级别。

水位线可以是一个,也可以是多个,视情况而定。

3.8  时间轴

时间轴可以灵活地调节刻度值的上下限,从而更精确的看到自己想看的数据。

时间轴的功能及限制没有不是很复杂,所以就不过多解释了,需要用的话就用。

04 图表使用建议

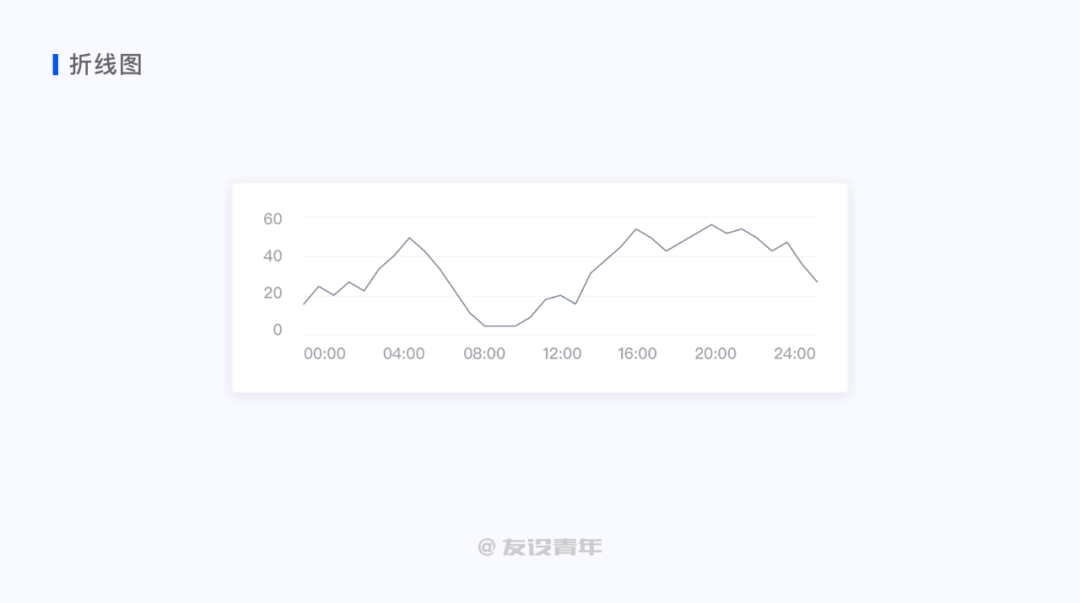

4.1  折线图 line

4.1.1  定义

折线图可以显示随时间(根据常用比例设置)而变化的连续数据,因此非常适用于显示在相等时间间隔下数据的趋势。

折线图是通过线条的波动来表示数据的波动,主要体现的是数据随着时间的推移而变动的图表。

4.1.2  使用场景

常用于观察一段时间内数据波动的浮动变化,比如:一天内内存的使用情况。

4.1.3  使用建议

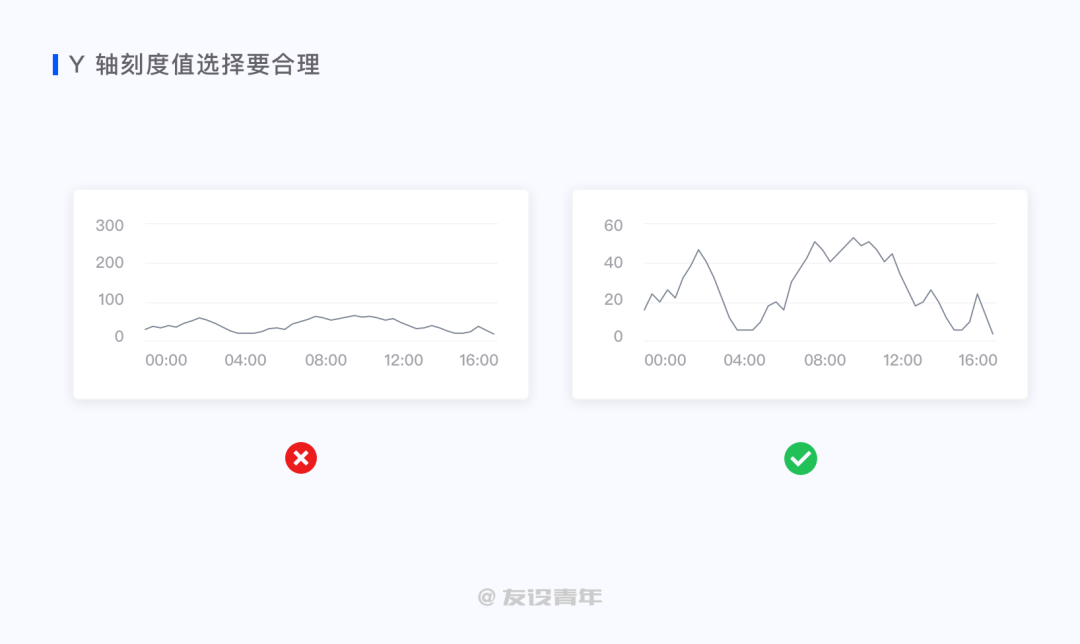

  • Y 轴刻度值选择要合理,当前显示的数据波动要最大化的显示;

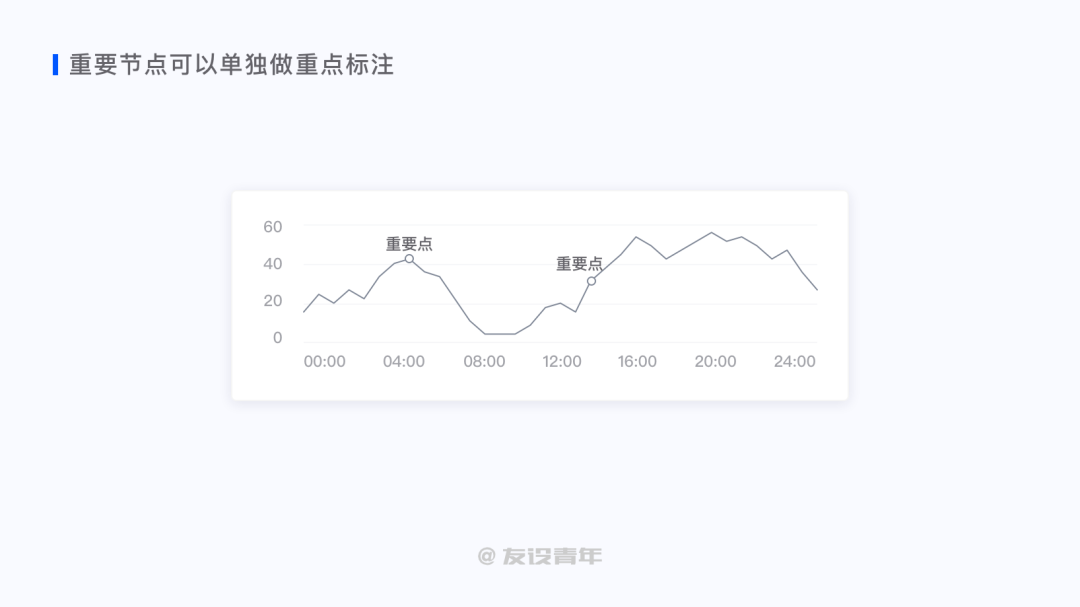

  • 重要节点可以单独做重点标注;

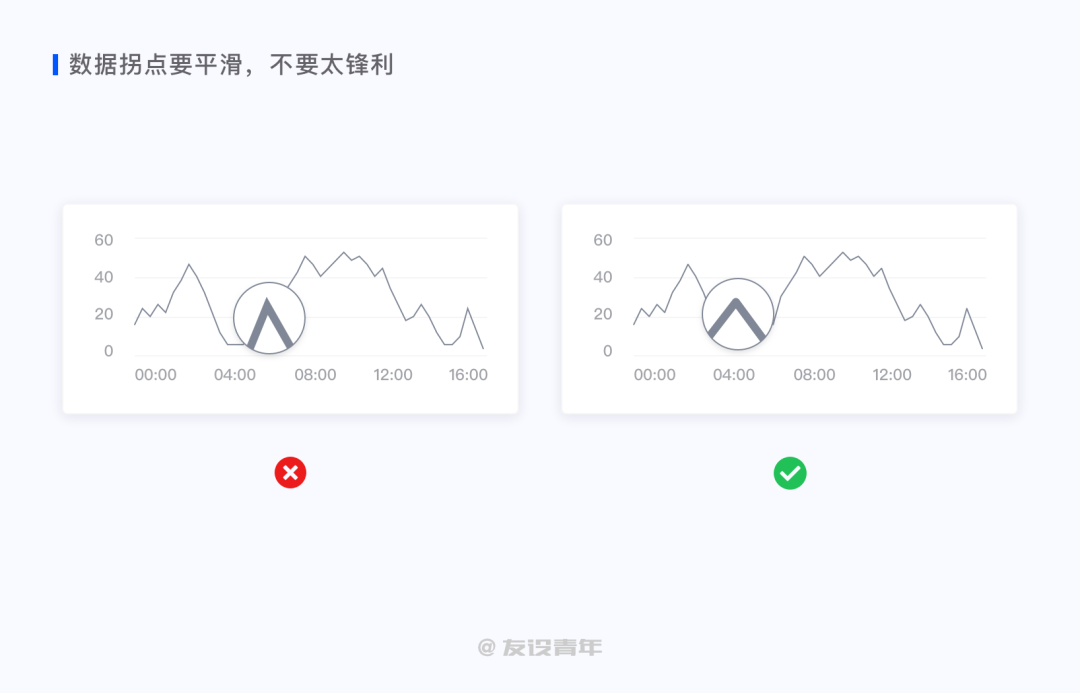

  • 数据拐点要平滑,不要太锋利。

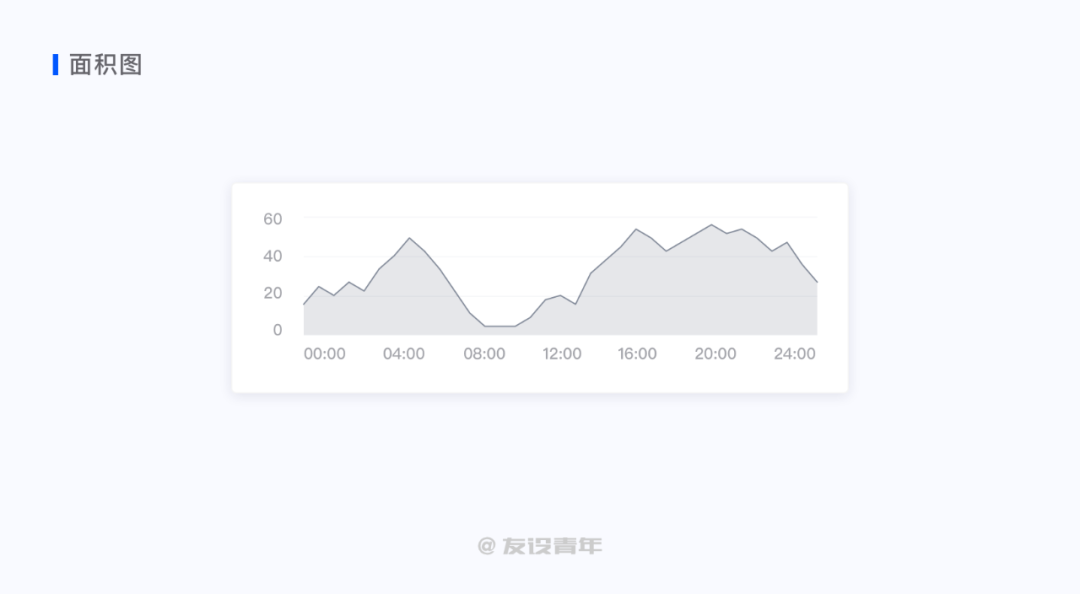

4.2  面积图 area

4.2.1  定义

面积图和折线图比较类似,区别在于面积图把数据区域做了个面积划分,让数据的显示更加清晰。

4.2.2  使用场景

面积图展示尽量不要超过 3 个图例,否则数据多的情况下,数据的展示会特别乱,影响观看。

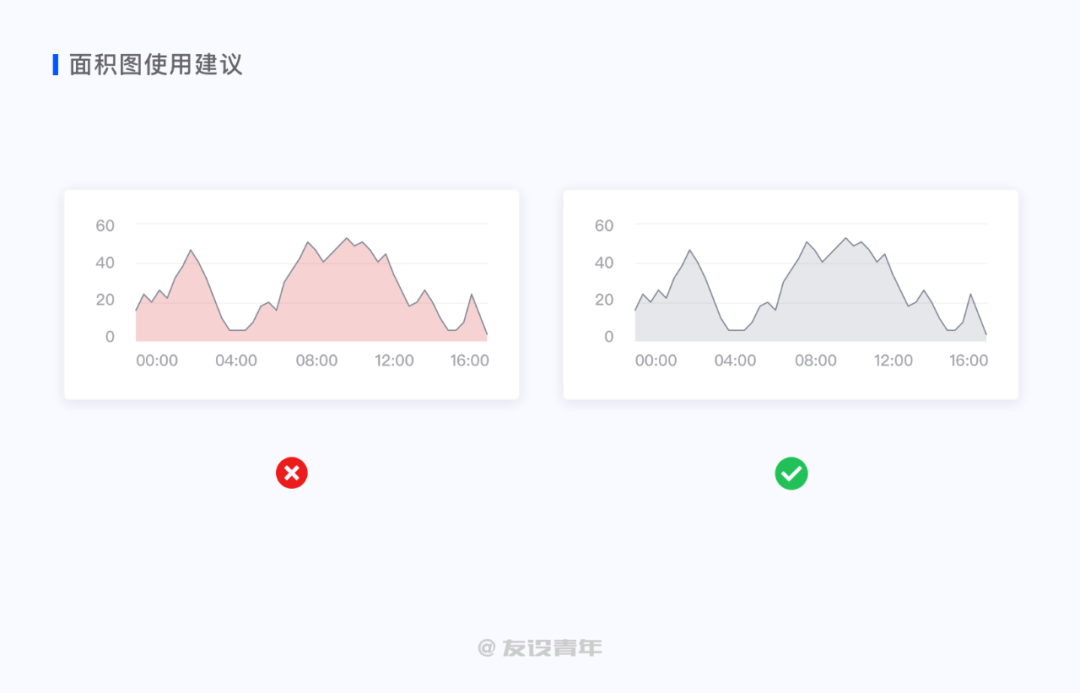

4.2.3  使用建议

  • 面积区域要和折线的颜色用统一色系,不要换色系;

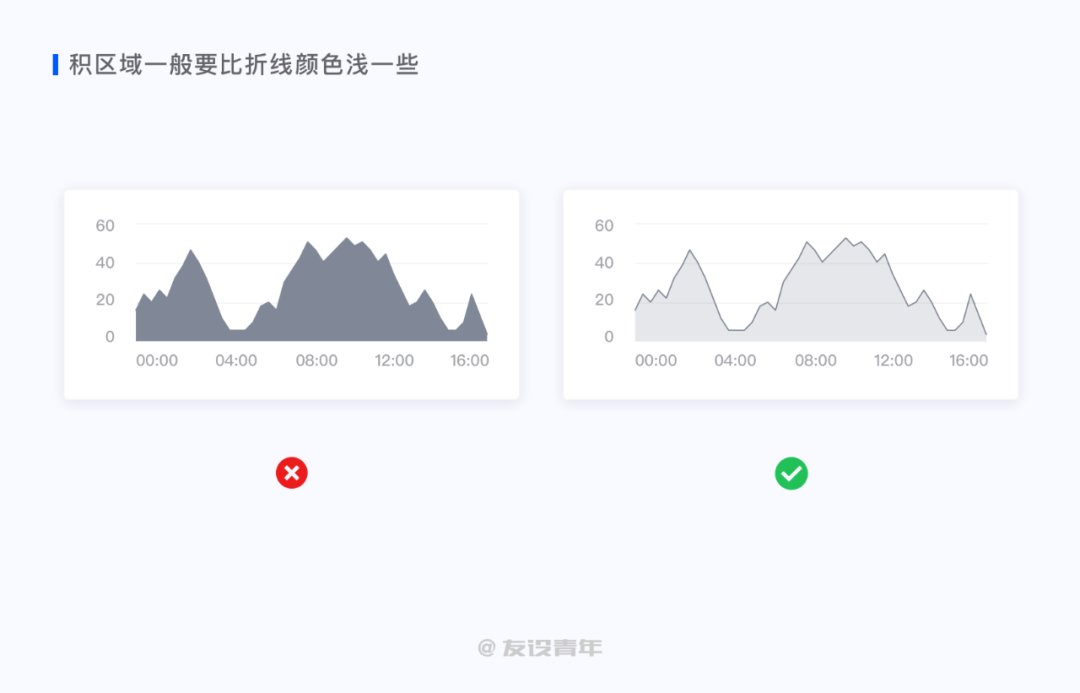

  • 面积区域一般要比折线颜色浅一些,这样视觉上更加让人舒适;

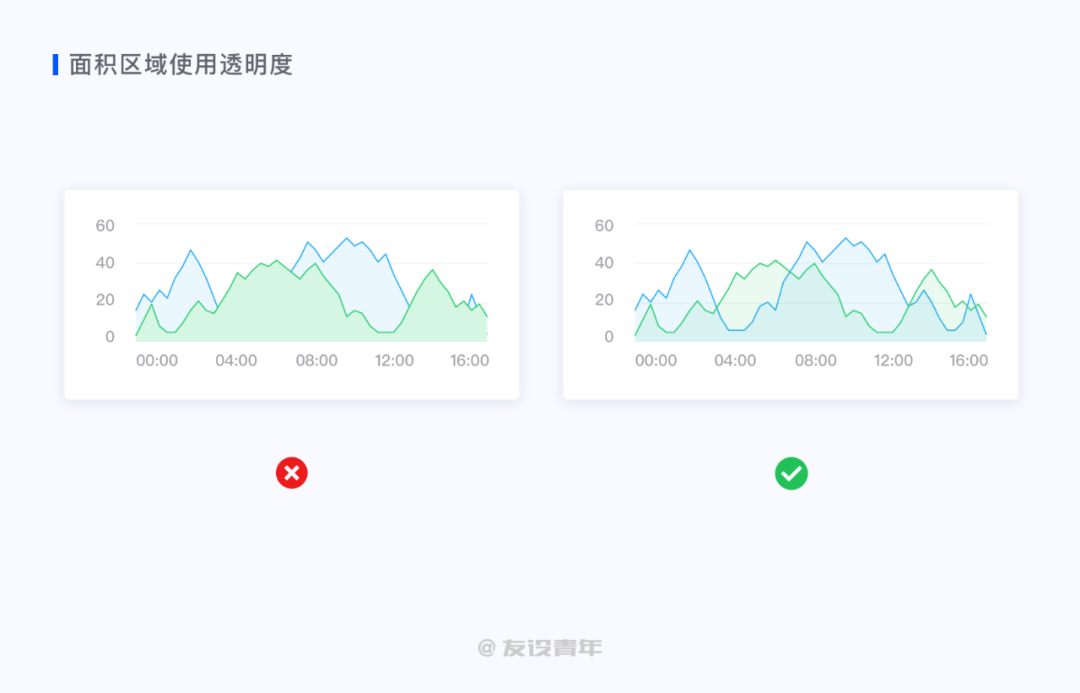

  • 如果多条数据情况下也用面积图的话,面积区域尽量使用透明度,否则有的数据会被遮挡看不到。

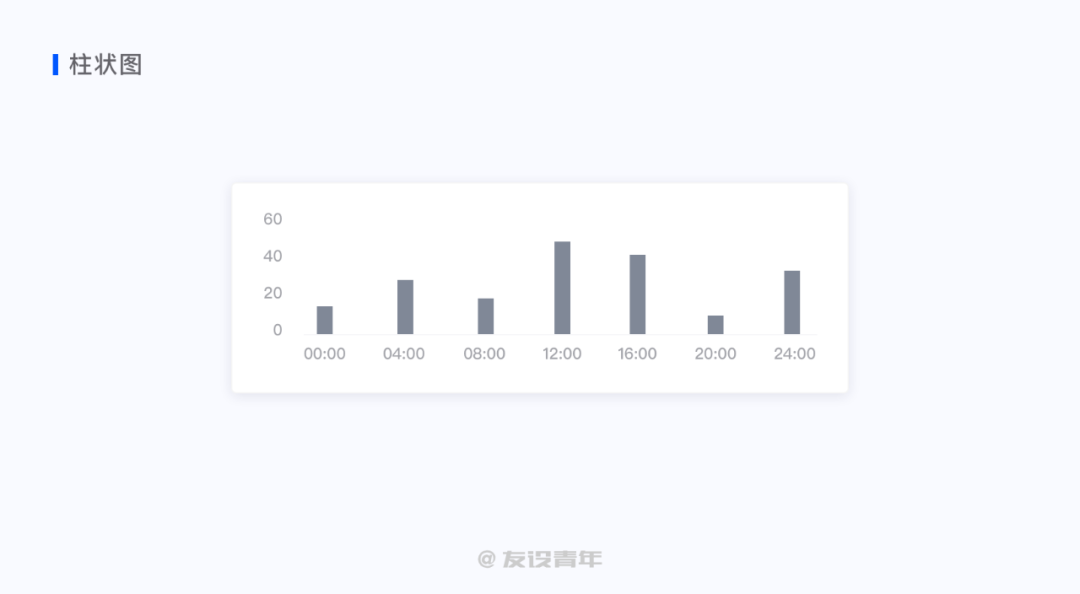

4.3  柱状图 bar

4.3.1  定义

柱形图,又称长条图、柱状统计图。用来比较两个或以上的价值(不同时间或者不同条件),只有一个变量,通常利用于较小的数据集分析。

4.3.2  使用场景

  • 柱状图分为横向和纵向两种展现形式。

  • 用于在同一维度下不同数据的对比,用柱状图更能清晰的对比出数据的差异化。

4.3.3  使用建议

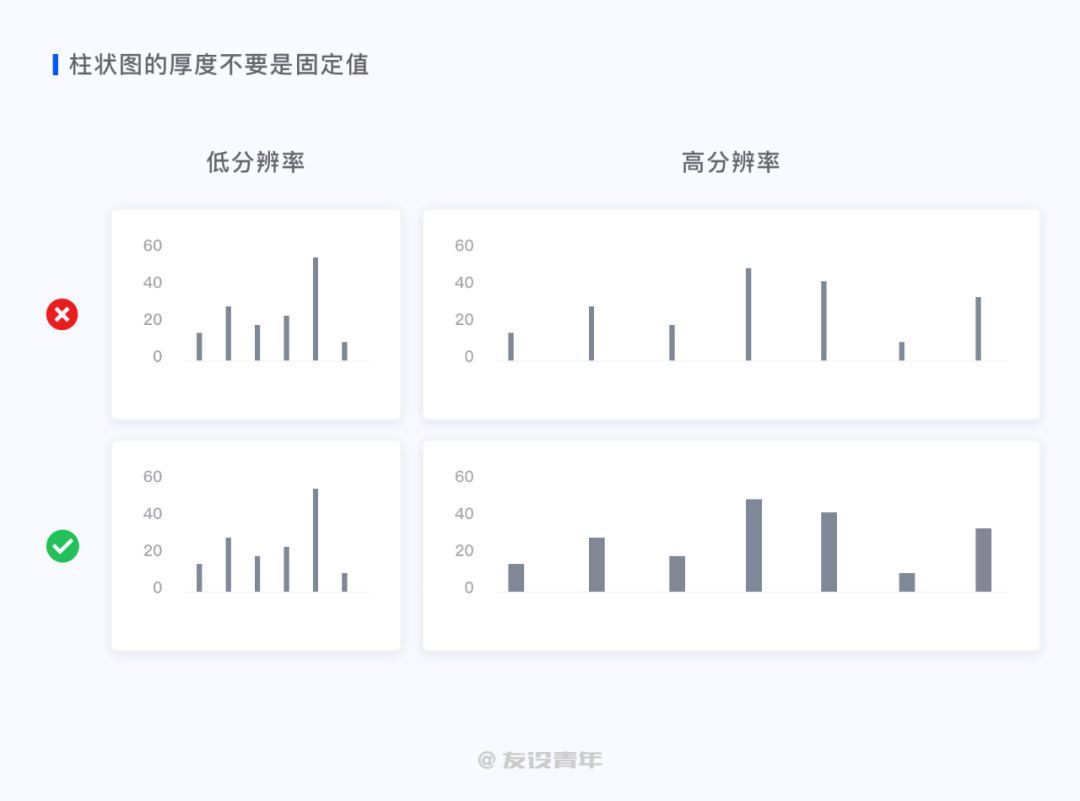

  • 柱状图的厚度不要是固定值,要做成自适应来应对不同尺寸的分辨率显示;

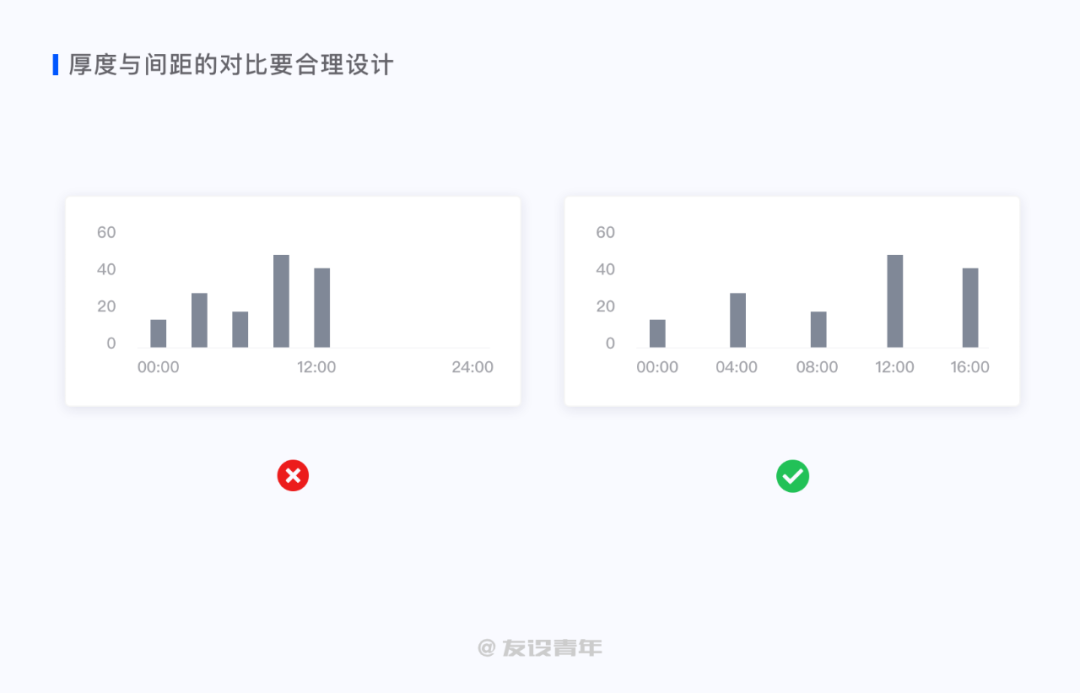

  • 厚度与间距的对比要合理设计;

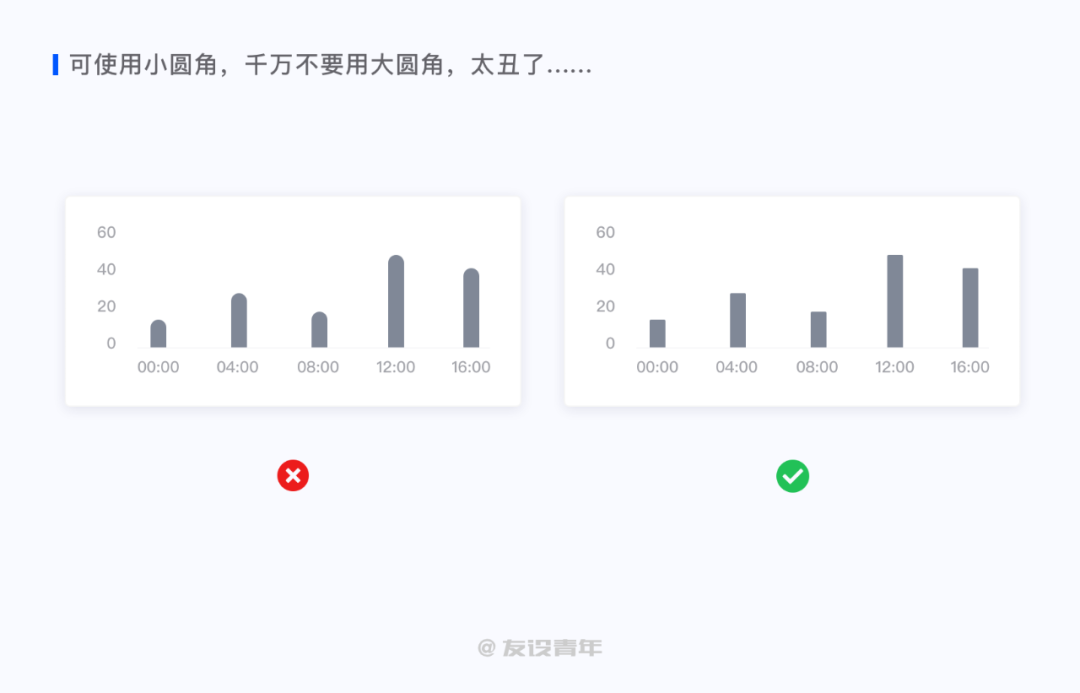

  • 可使用小圆角,千万不要用大圆角,太丑了......;

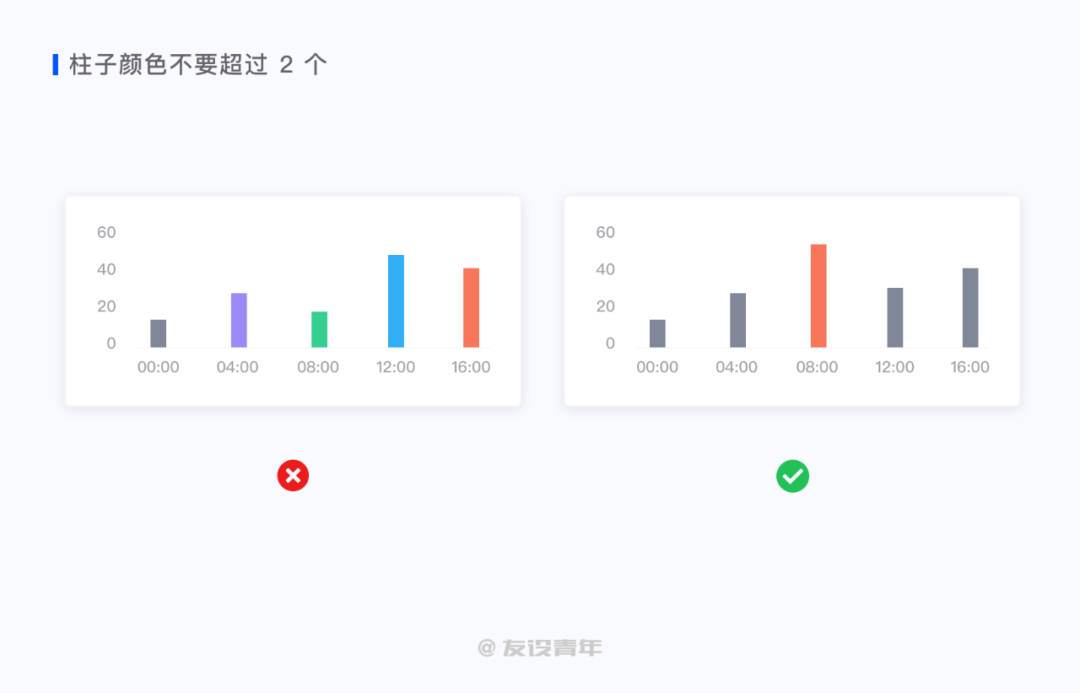

  • 如果想要强调某个柱子的话,可以进行颜**分,但是柱子颜色不要超过 2 个(同一维度下);

  • 如果想要在柱子上显示数值的话,使用建议(下面的顺序为推荐顺序):

    • hover 的时候出现数值;

    • 数值默认在柱子上显示;

    • 数值在柱子顶部 / 右侧显示。

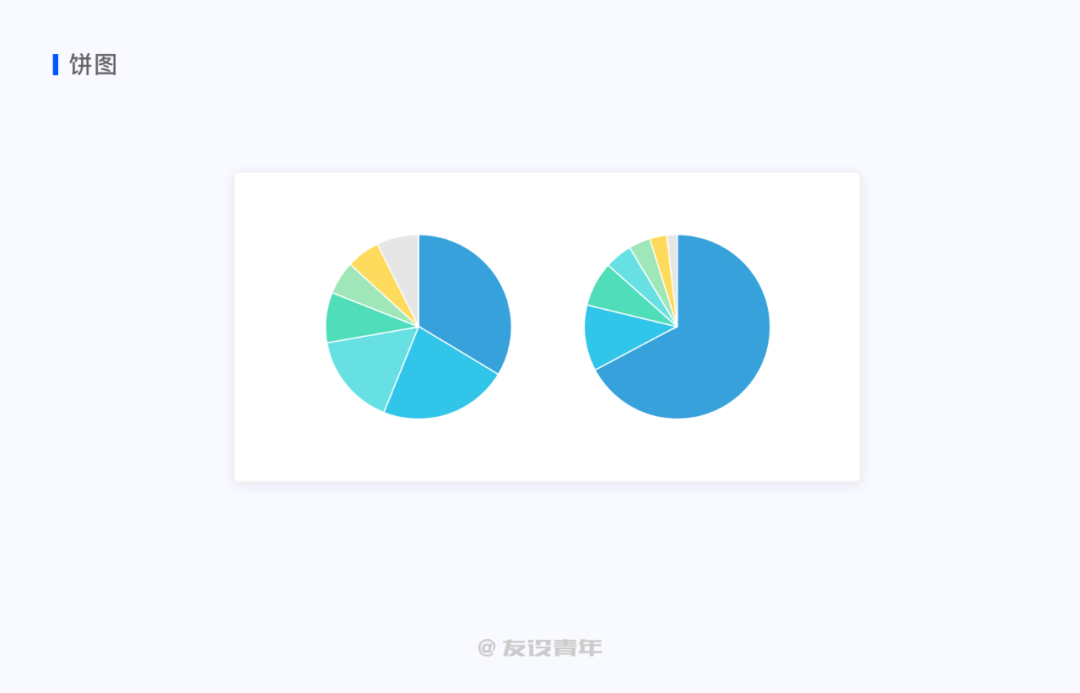

4.4  饼图 pie

4.4.1  定义

饼图仅排列在工作表的一列或一行中的数据,它是有一个总和数据,方面查看每个类别分别占总数据的百分比的一种图表。

4.4.2  使用场景

  • 常用于做总结、年度汇报等;

  • 所有数据相加必须是 100% 才可用。

4.4.3  使用建议

  • 每个数据要使用单独的颜色来表示,不要有相同颜色;

  • 饼图中不能有负值;

  • 图例数量没有限制,但是如果遇到可以合并的图例,可以进行合并;

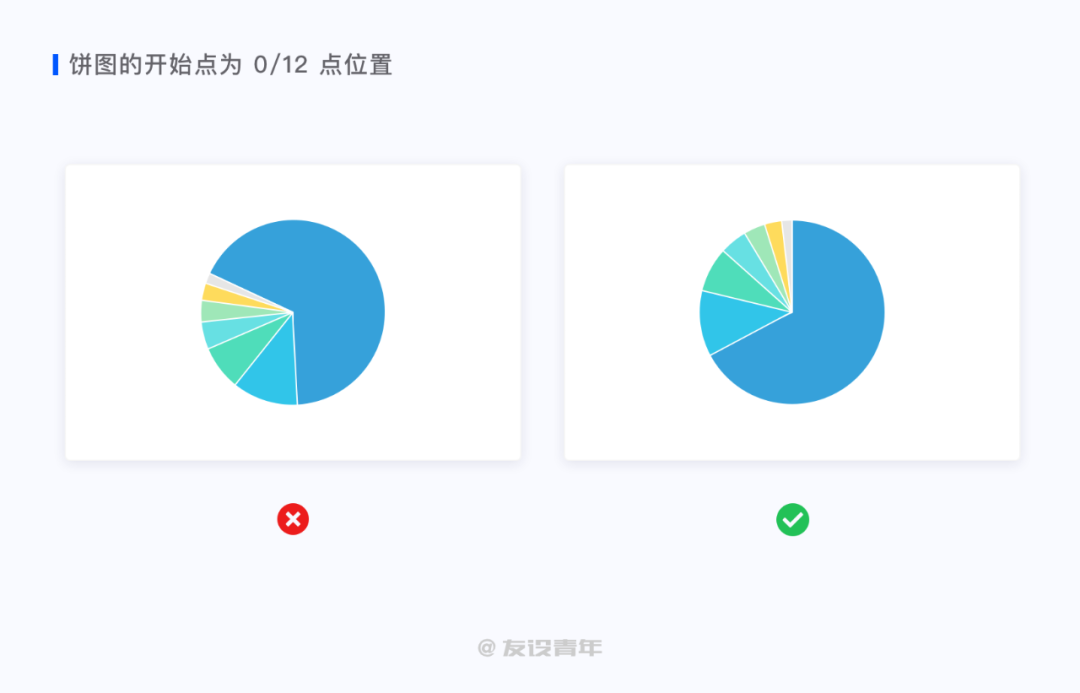

  • 饼图的开始点为 0/12 点位置。

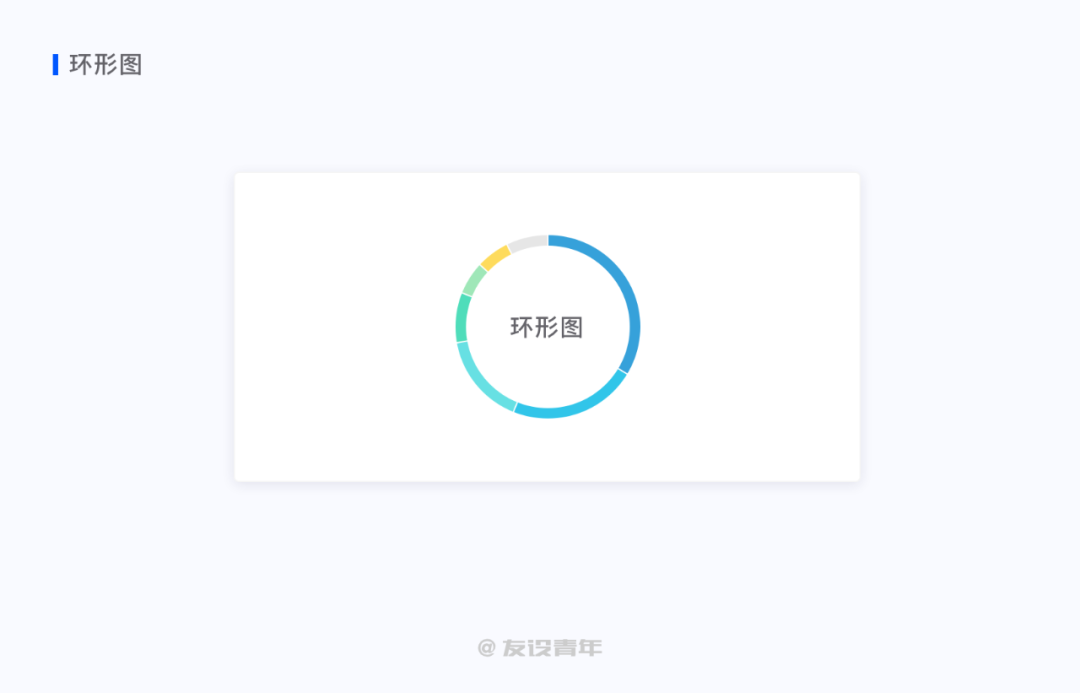

4.5  环形图

4.5.1  定义

环形图是由两个不同大小的圆叠在一起,切割中心部分得到的一种图形。

4.5.2  使用场景

  • 环形图有一个独有的特点,就是可以在中心圆的位置突出某一项指标的数值。

  • 它常用于做数据的监控,监控某一类指标是否正常。

4.5.3  使用建议

  • 环形图的开始点为 0/12 点位置;

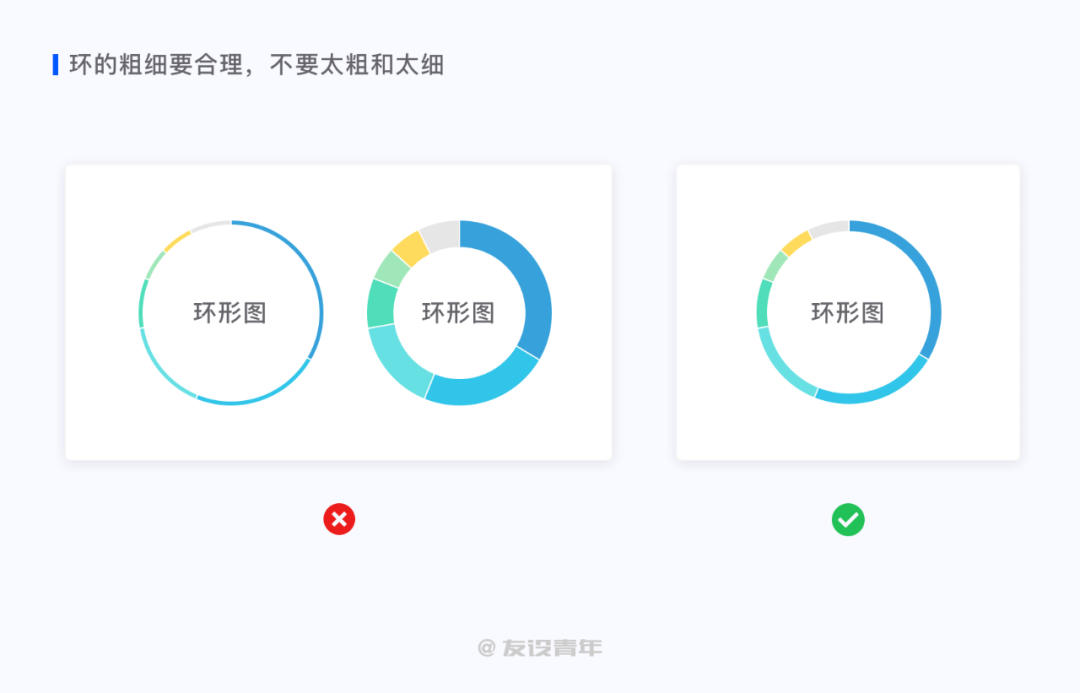

  • 环的粗细要合理,不要太粗和太细;

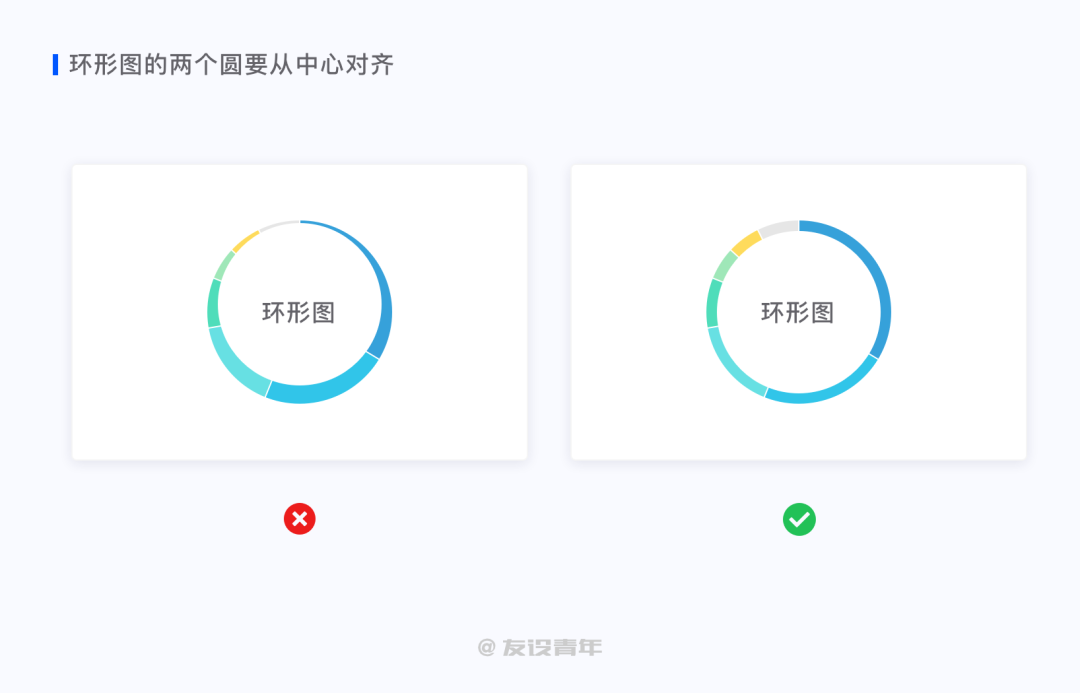

  • 环形图的两个圆要从中心对齐。

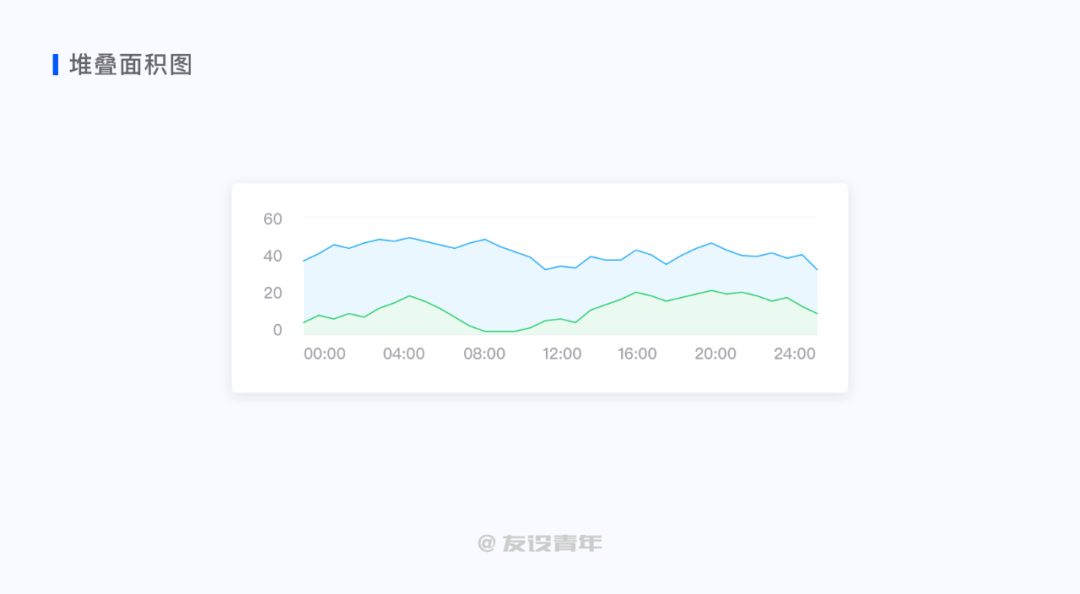

4.6  堆叠面积图

4.6.1  定义

堆叠面积图是把数据面积按顺序逐步堆叠起来的一种图形。

4.6.2  使用场景

常用于不同资源中流量 / 容量的使用。

4.6.3  使用建议

  • 不要有重复的颜色;

  • 尽可能的把数据量按大小的顺序,由下至上的堆叠。

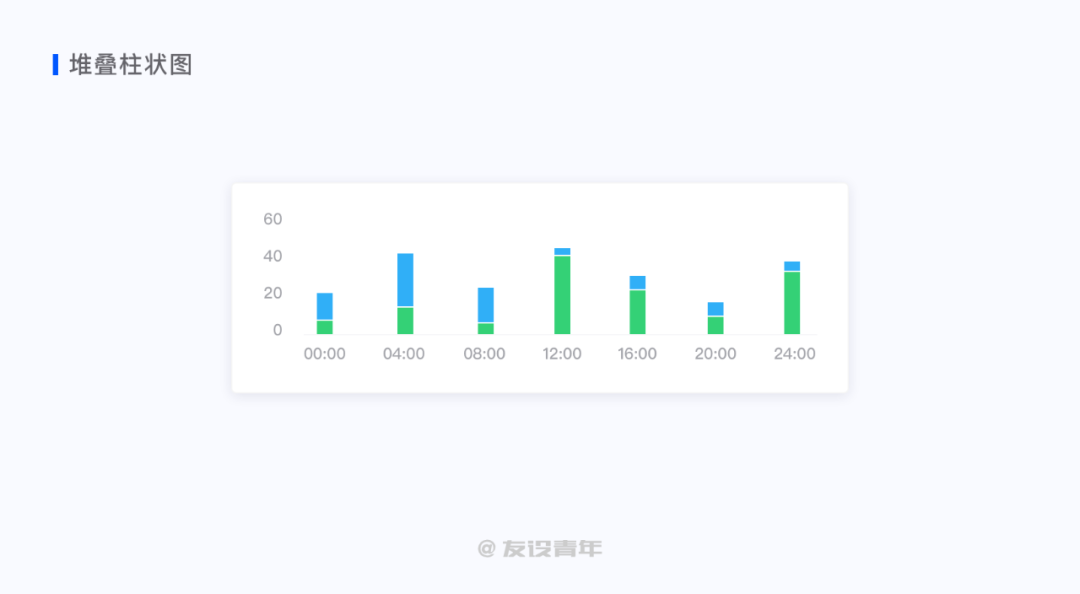

4.7  堆叠柱状图

4.7.1  定义

堆叠柱状图是把数据柱状图按顺序逐步堆叠起来的一种图形。

4.7.2  使用场景

常用于不同维度下相同几个指标的展示。

4.7.3  使用建议

  • 不要有重复的颜色;

  • 按重要等级由下至上排序。

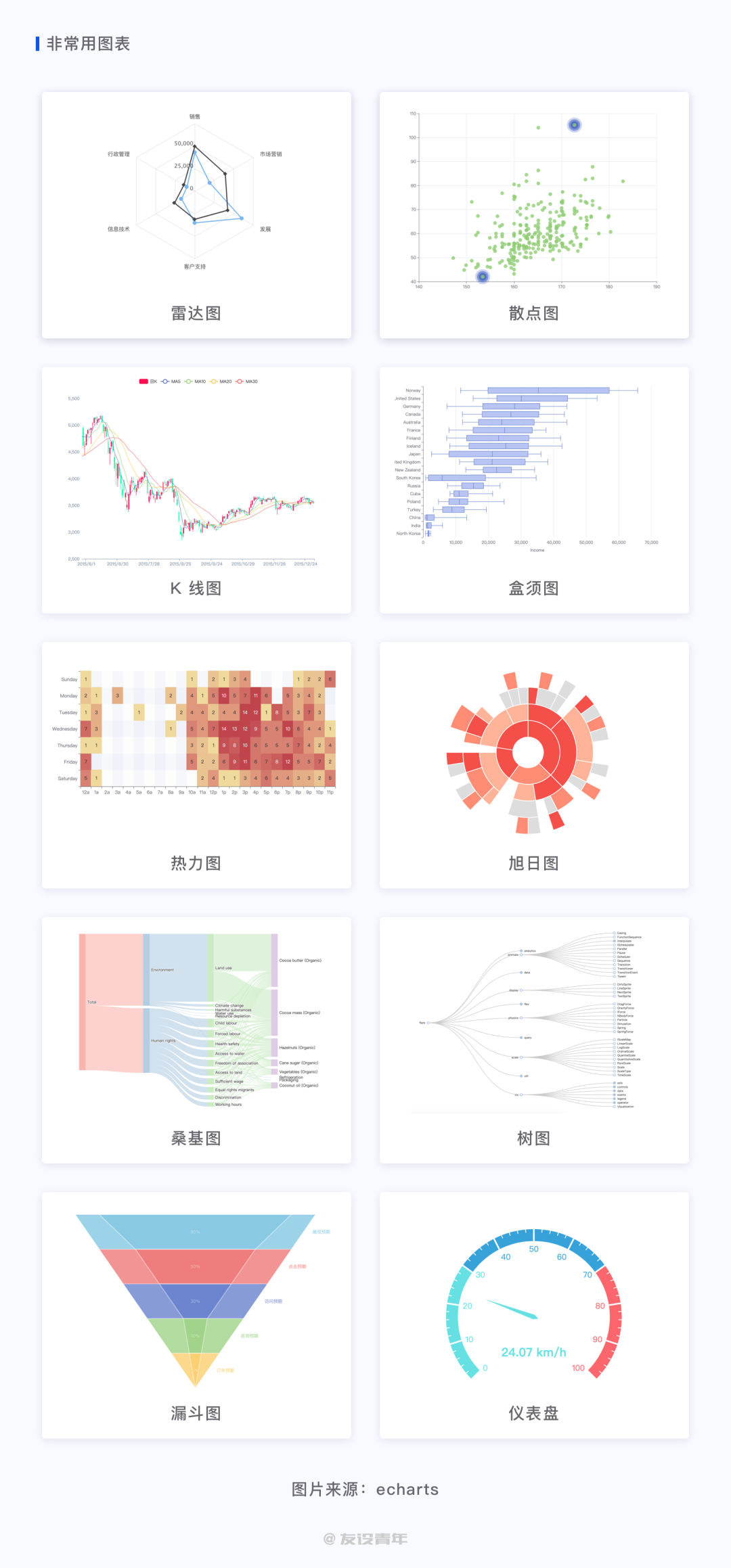

4.8  非常用图表

上面介绍了常用的图表的使用建议,但是图表类型远远不止于此,还有很多非常用的图表类型,这次我先给大家列出来,如果大家感兴趣的话,我后面再写一期冷门图表的使用建议:

雷达图,散点图,K 线图,盒须图,热力图,旭日图,桑基图,树图,漏斗图,仪表盘

05 常用的图表开源网站

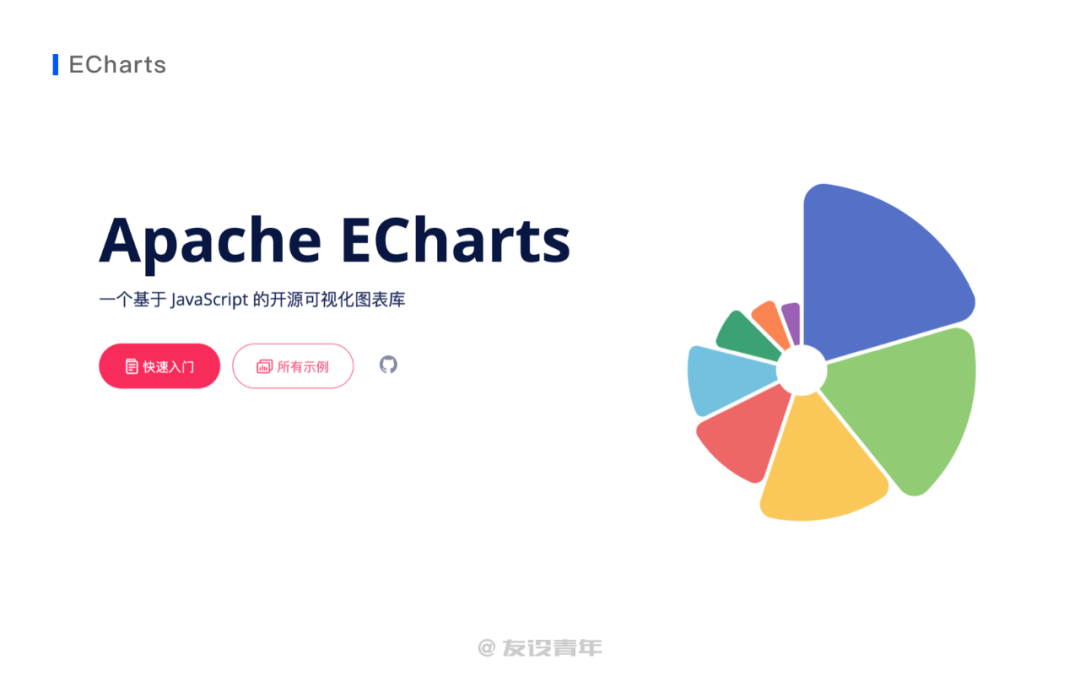

5.1  echartsecharts

https://echarts.apache.org/zh/index.html

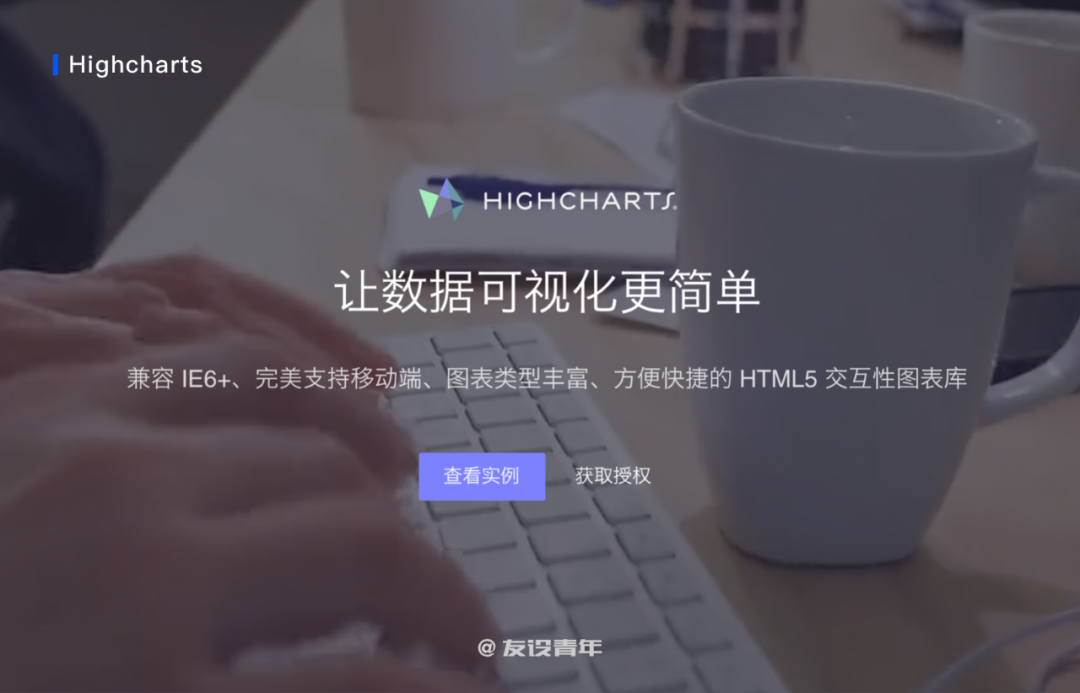

5.2  highcharts

https://www.highcharts.com.cn/

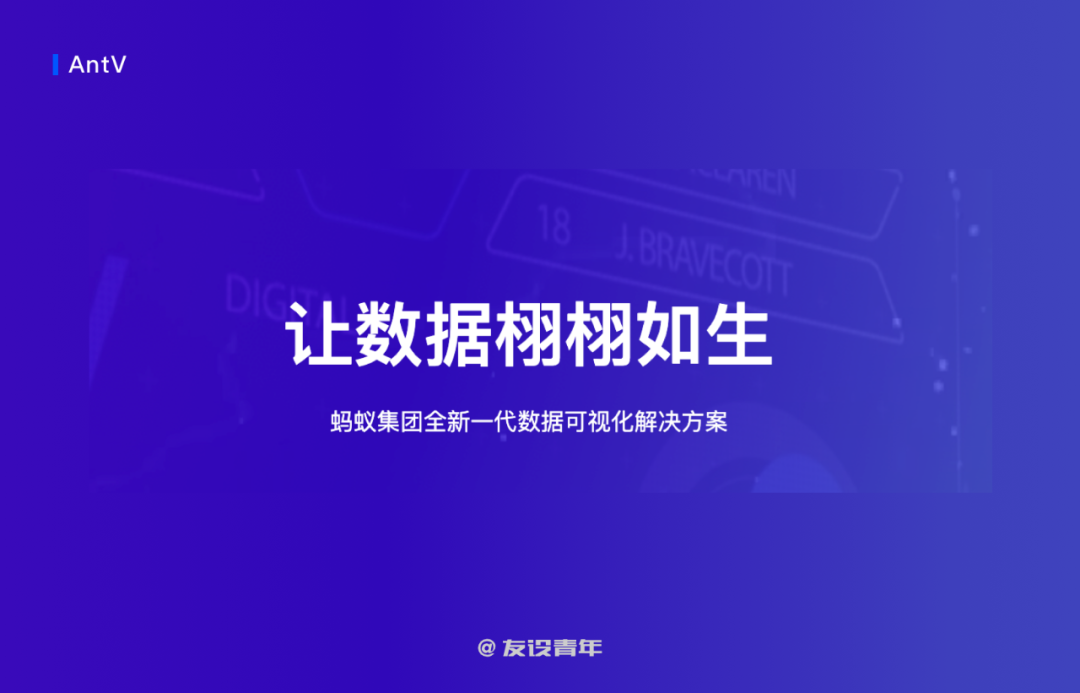

5.3  antv

https://antv-g2.gitee.io/zh/examples/gallery

06 总结

Chart 是数据可视化必修课中最重要的模块之一,不可忽略。只有了解每个 chart 的定义及使用场景,才能在产品中用到最合适的那一个。
