本篇文章内容为光音移动设计规范之表单类，本部分组件设计由@三牛完成。

完整设计规范源文件正在后期整理中，预计下周一发，敬请期待。

表单在产品中主要负责数据采集功能。表单类组件指的是需要用户手动填写或者选择信息的组件。

光音移动端设计规范针对表单类组件，目前收录了8个（后续会增加），分别为：

1、开关

2、单选和复选

3、步进器

4、滑块

5、单文本框

6、数字输入框

7、多行文本框

8、选择器

开关

定义：

开关组件是在仿照物理开关，让用户打开或关闭某个项目。

一般是用户的设置项，通常和列表相结合，放置在每个单元格的右侧，同时格内部允许再放置其他操作按钮。

开关应该有开和关两种状态，设计按钮时要避免状态和操作的歧义。

用途：

表示两种相互对立的状态间的切换，例如开/关、是/否状态。

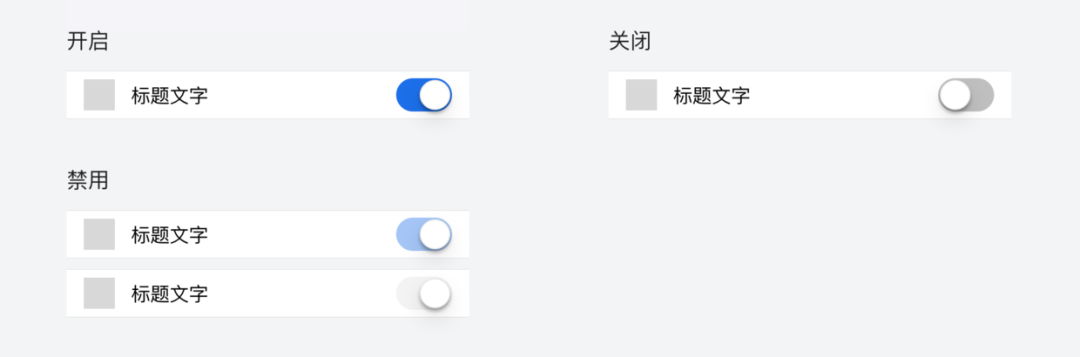

1、基础类：

App最常见的开关样式，当开关开启时，所展示的开关颜色和产品的主色保持一致。

开关存在三个状态，分别为：开启、关闭和禁用状态（用户点击无交互事件）。

交互说明：

根据业务需要，需自定义选项默认开启还是关闭。点击开关按钮，进行开关的两种状态切换。

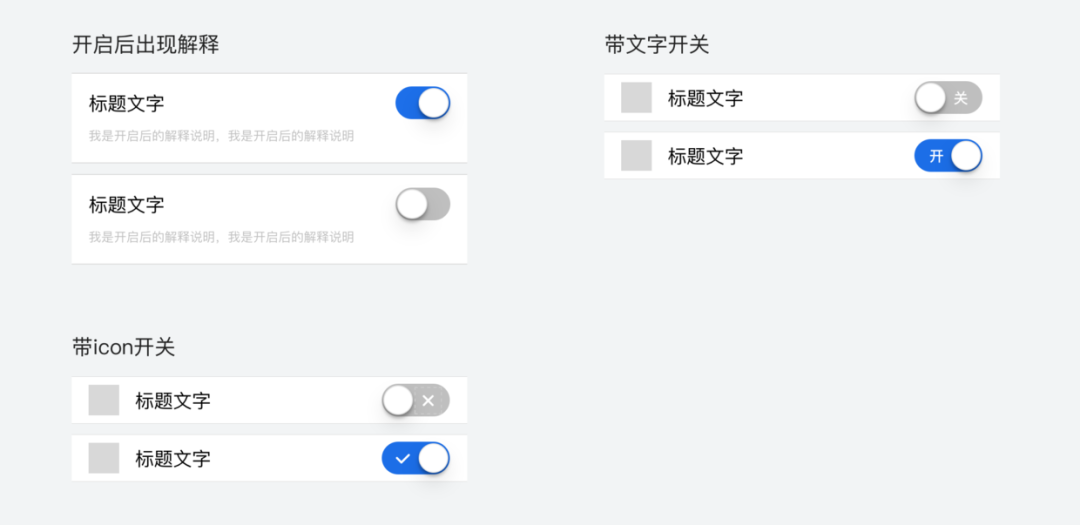

2、扩展类：

扩展类常见的有三类：

第一类：开启后出现解释，方便用户理解开关开启或者关闭所代表的含义。

第二类：带文字开关，解释当前开关状态，避免用户对开关状态理解错误。

第三类：带icon，通过icon的隐喻，进一步解释当前开关的状态。

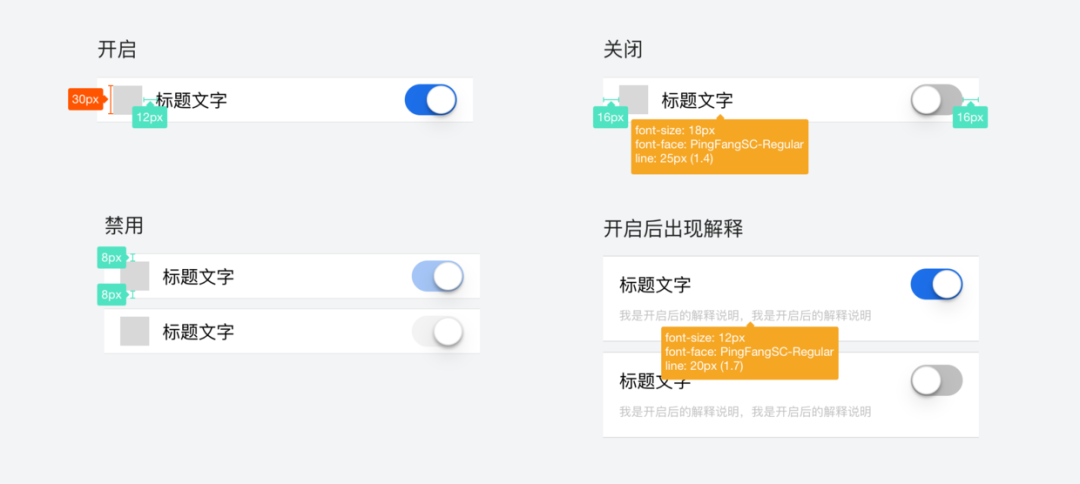

关键信息及标注：

单选和复选

定义：

单选：单选用来表示单元格已被选中，通常在2个或2个以上的选项中进行单个选择时用到，当选项超过5个时，建议使用选择器。

复选：多选项中有选中态、未选中态、禁用态。一般放置在可选信息左侧（图片、视频等以宫格形式表现的选择页面除外）

用途：

单选：用于对一组选项中选择其中一项。

多选：1.在一组可选项中进行多项选择时；2.单独使用时可以表示是/否状态之间的切换。

1、基础类

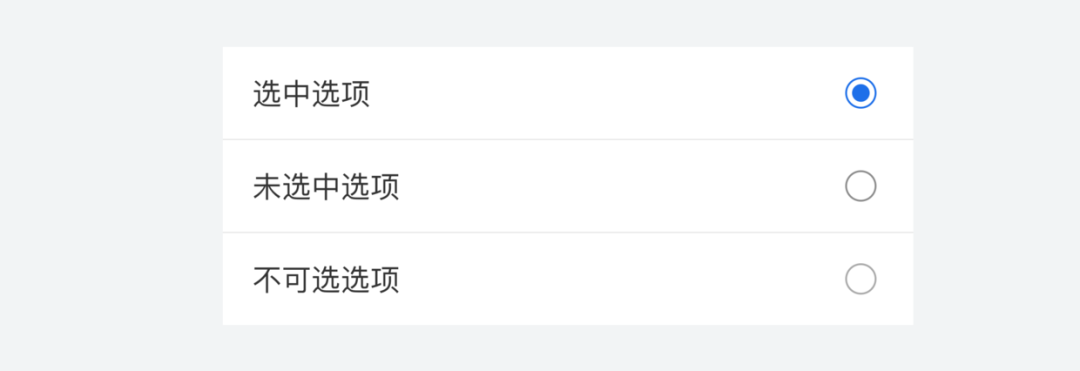

单选组件，文字在左，单选在右边，如下图所示：

交互说明：点击整个条目选中或取消选中，并显示对应状态的标记，未选中的不做任何标记，单选标记位于单元格右侧。

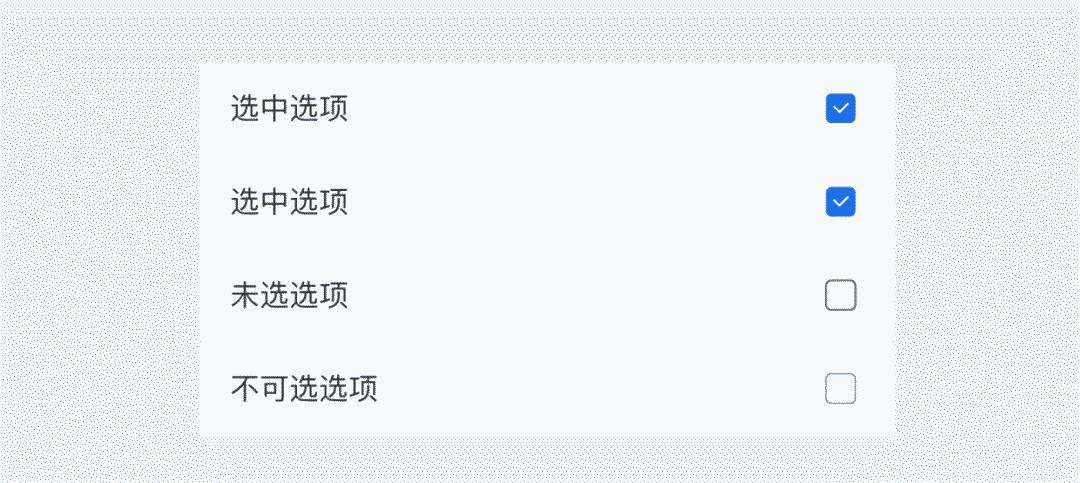

复选组件，文字在左，复选在右边，如下图所示：

交互说明：

1.在列表上进行多选时，支持在多选项框上纵向滑动来进行批量选择或取消选择；

2.在网格视图上进行选择时，支持横向滑动来进行批量选择或取消选择

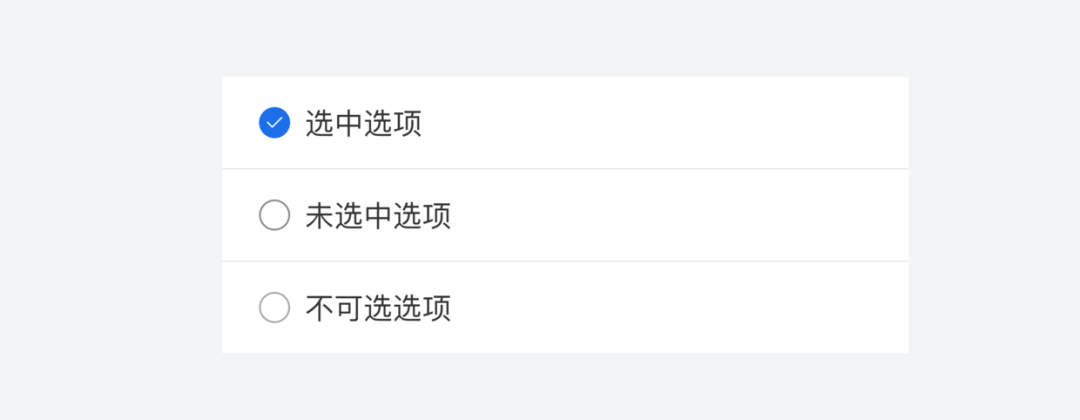

单选组件，文字和单选组件均在左侧，其中单选组件在文字前面，如下图所示：

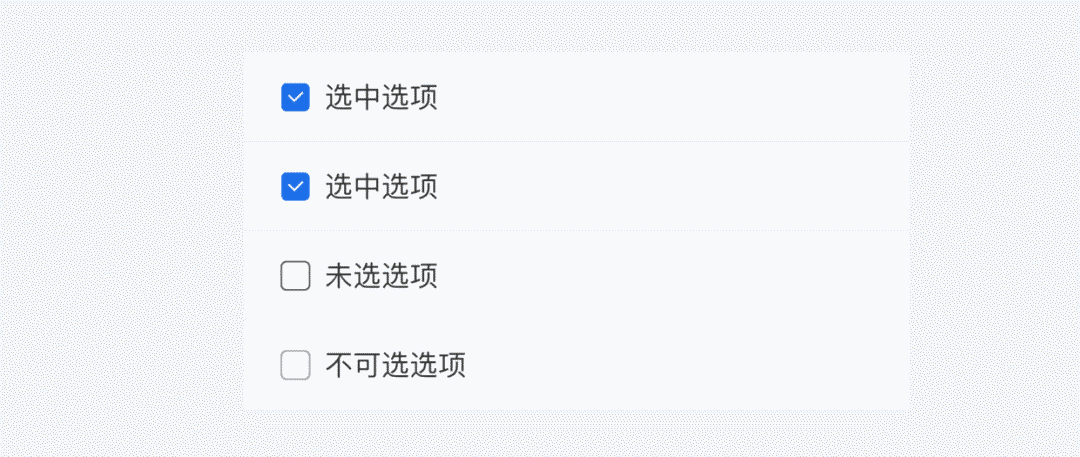

多选组件，文字和复选组件均在左侧，其中复选组件在文字前面，如下图所示：

2、扩展类

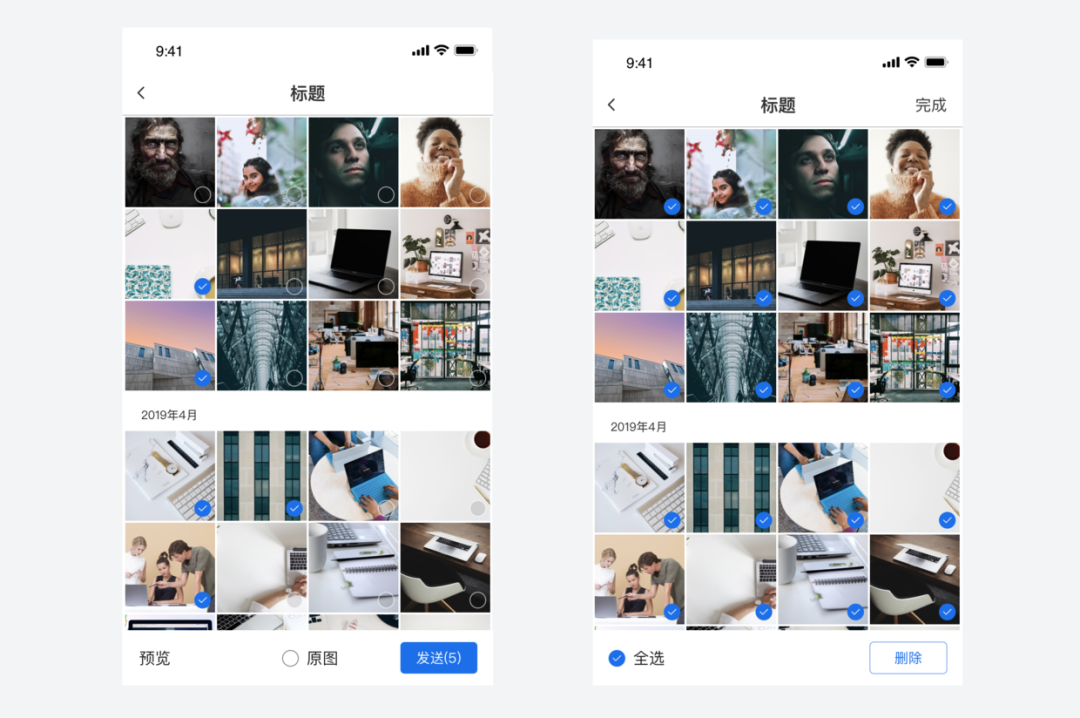

图片，视频等以宫格的形式出现，用于单选or多选。

3、复合类

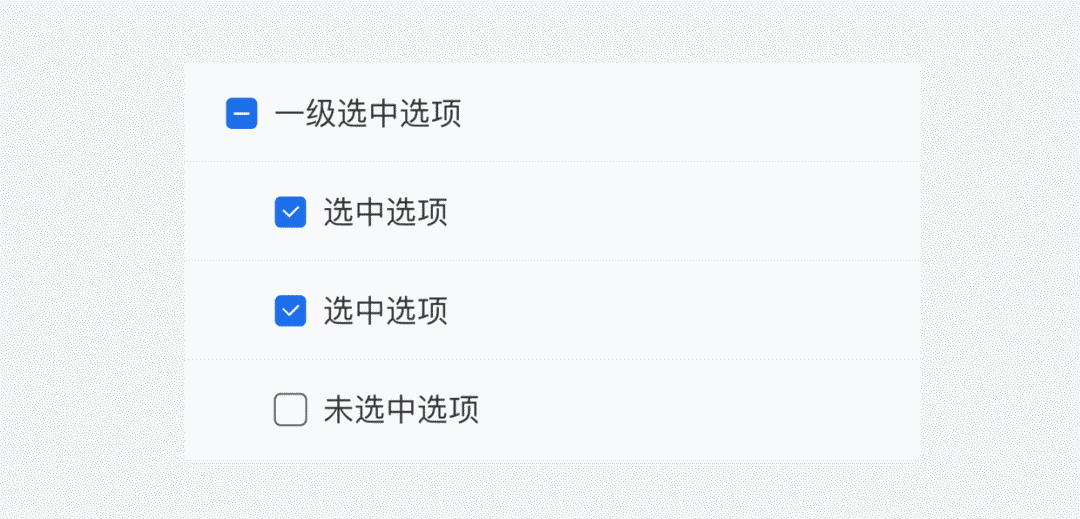

用于选项比较复杂，选择层级较深的场景，选项之间存在父子层级关系，当未全部选中，则父级为半选状态，如下图所示：

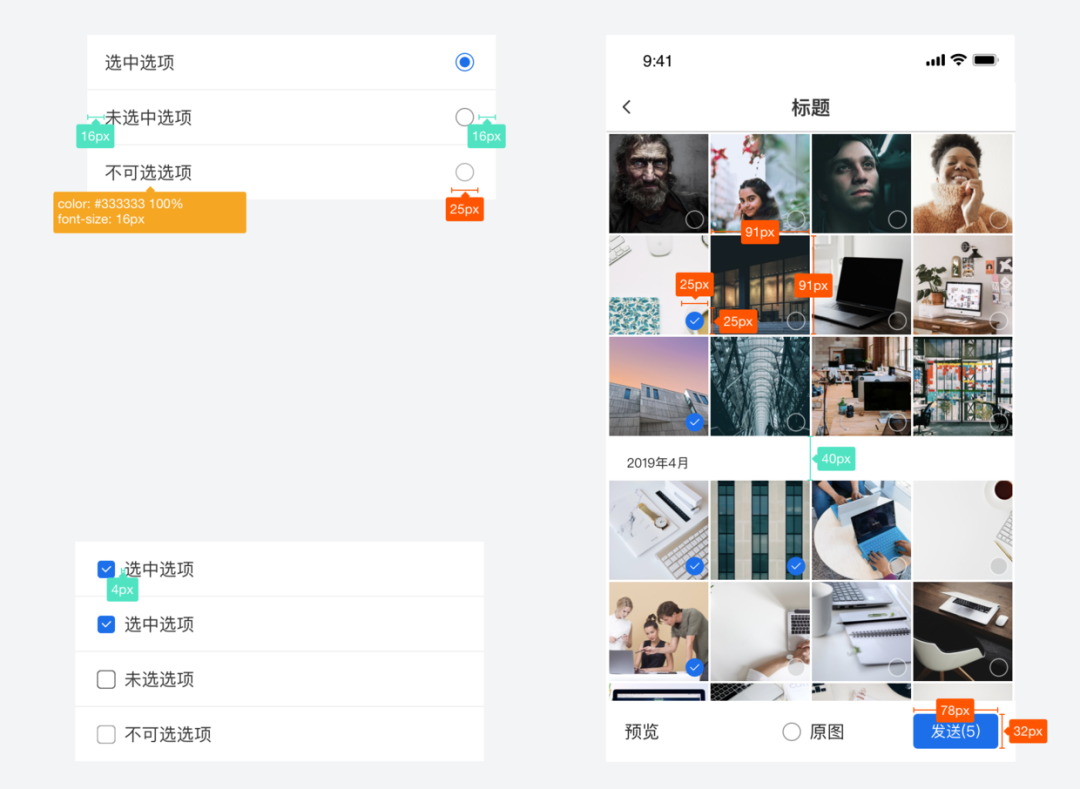

关键信息及标注：

步进器

定义：

用于增加或减少数量的控件。

用途：

用户可通过步进器对数值进行设置。

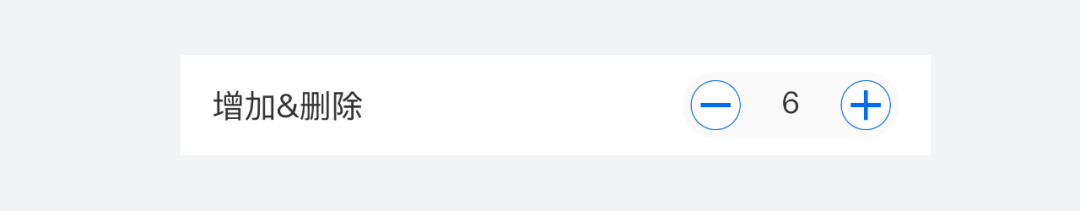

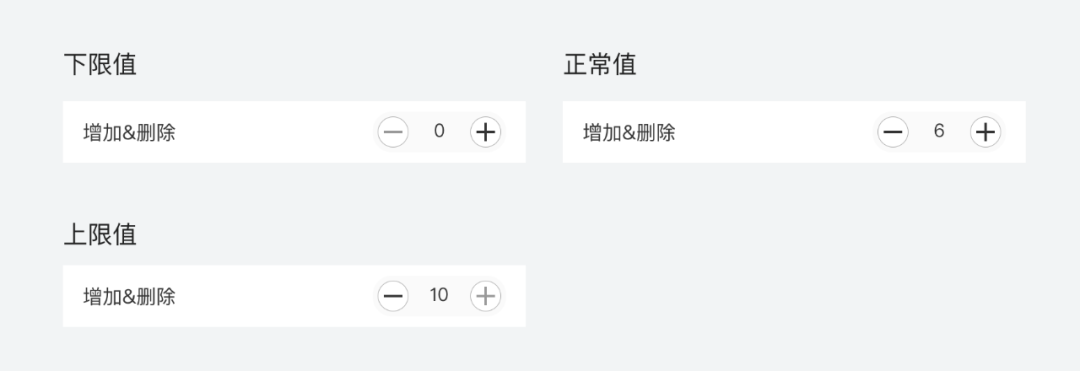

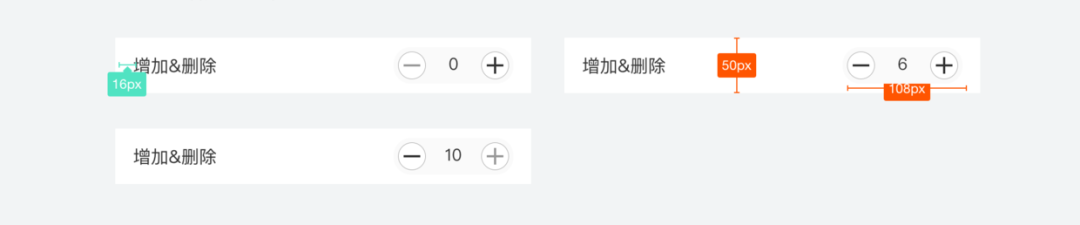

1、基础类：

最简单的步进器，可对数量增加或删除。

界面UI设计中的进步器，越简单越好。故尽量减少对步进器的改动，对进步器外观更改过多，用户可能会不清楚该组件功能。

交互说明：

1. 点击加减按钮进行相应的增减

2. 一般存在上限和下限值，当达到上限或者下限时，加减存在不可点击状态

3. 有些进步器支持点击数字区域直接填写数量

2、强化类：

为使操作更为明显，进步器的加减会有颜色。

关键信息及标注：

滑块

定义：

帮助用户选择某个特定值（或值范围）。

通常，用户通过读取滑块上的标签就能获取有关值的信息。同时，将可视化数据连接到滑块还可以创建更佳的用户体验。

用途：

1.当用户需要在数值区间/自定义区间内进行选择时，可为连续或间续值。

2.调整反映强度级别（如音量、亮度或色彩饱和度）的设置组件。

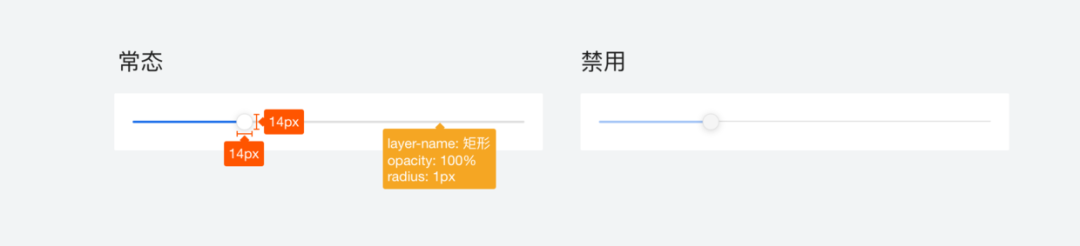

1、基础类：

最为简单的滑块样式，用户长按拖动即可进行设置数值，存在常态和禁用态。

交互说明：

手指长按，滑动滑块设置数值进行控制。

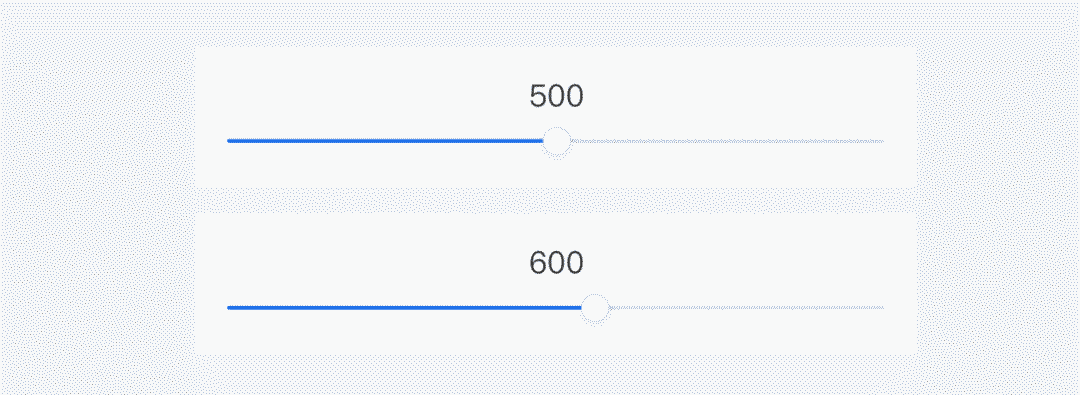

2、扩展类-数字提醒

出现对应数值展示。左右滑动滑块时，数值对应进行改变。

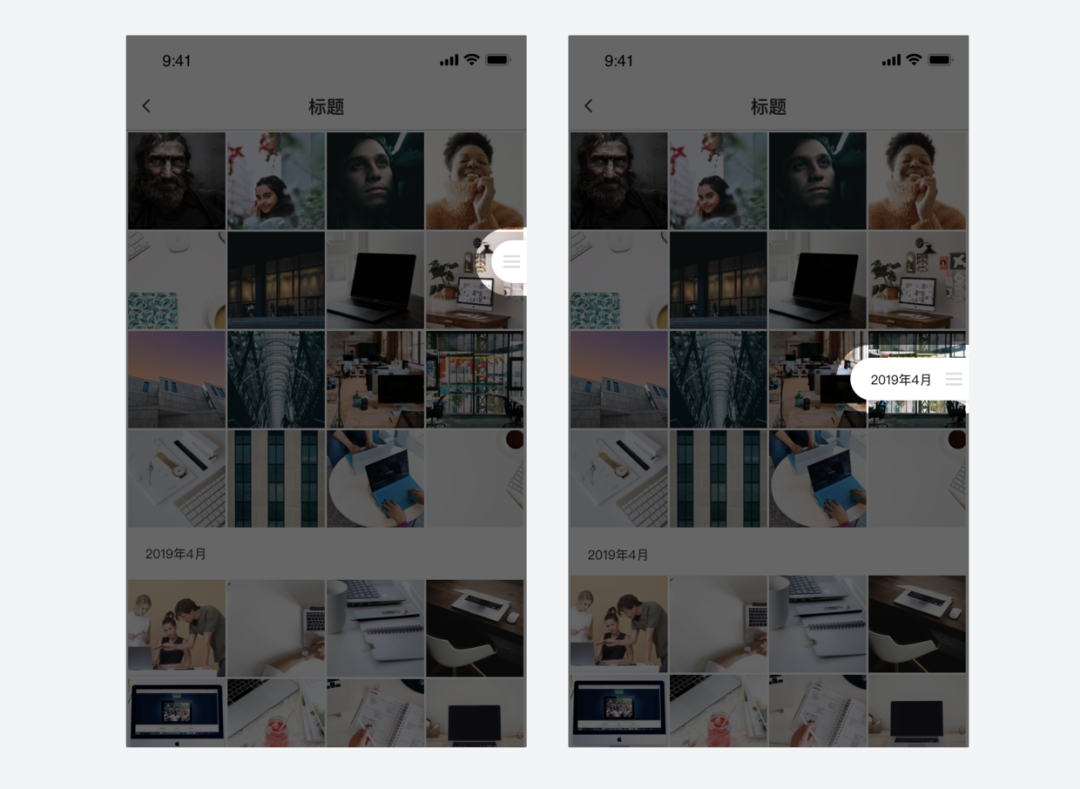

3、扩展类-上下滑块

图片查看时上下滑动，起到快速定位的作用。

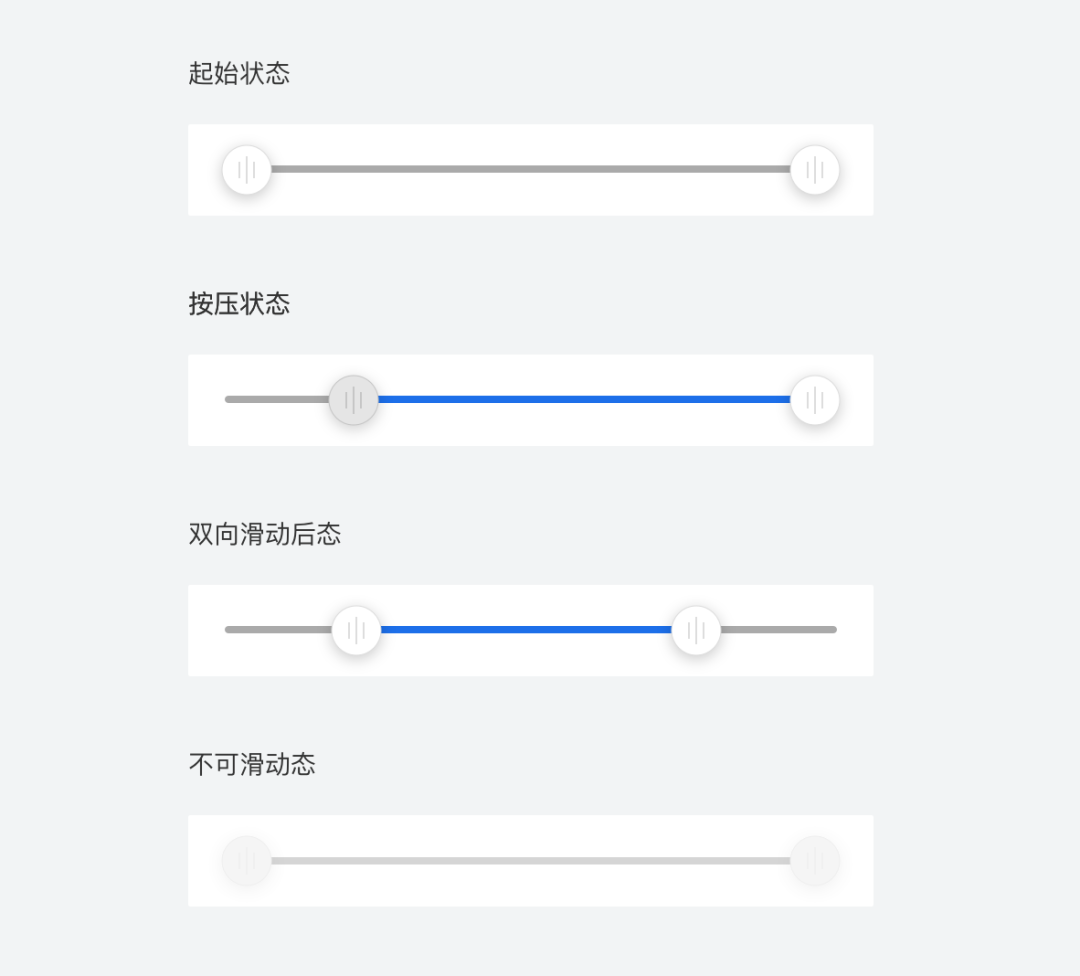

扩展类-双向滑块，左边滑，右边滑，双向滑。样式存在起始状态、按压状态、不可滑动态。

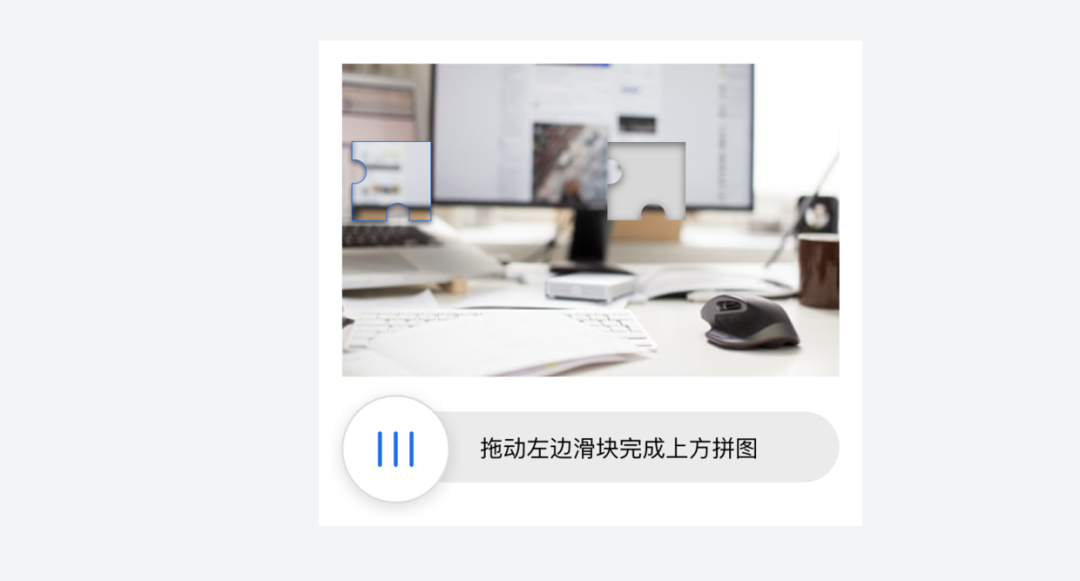

4、扩展类-验证码滑块

安全验证，长按滑动完成拼图。

关键信息及标注：

单文本框

定义：

用于用户文本输入，并以字符串的格式提交到数据库。

基本要素为内容标题+输入区域，还可能会有内容标识/取消输入icon/当前输入状态/输入内容反馈等部分构成，可依据场景对内容进行增删。

用途：

1.通过键盘输入内容

2.用户需要输入文本字符时

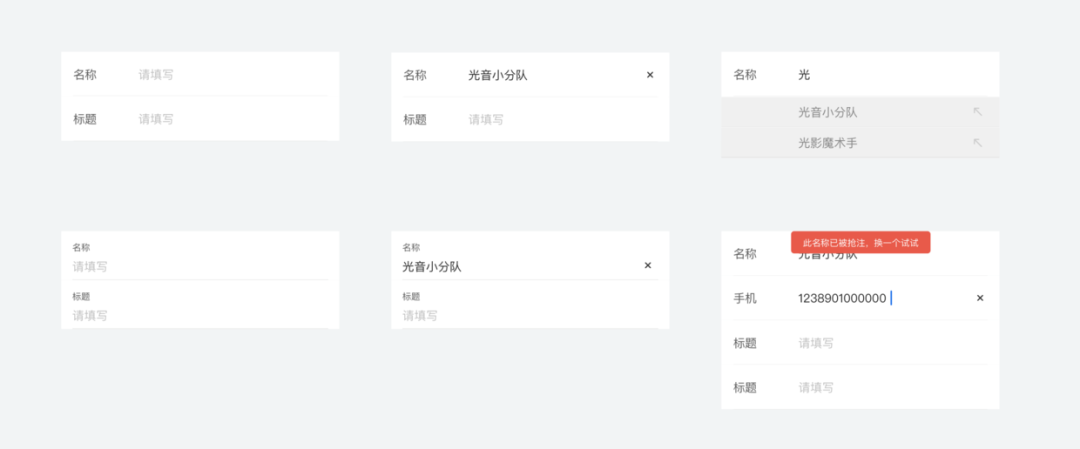

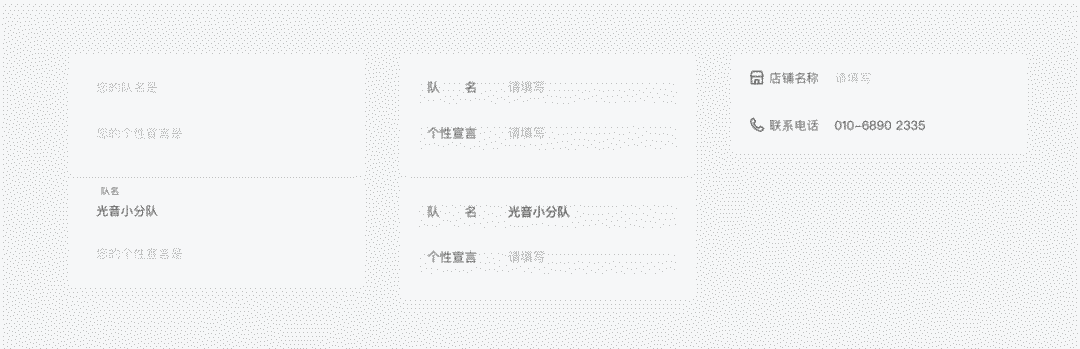

1、基础类

一般由内容标题+输入引导提示语组成。

当用户输入内容时，直接将引导提示语替换为内容本身。

对于需要验证的文本内容，用户光标停留在其他位置时，进行验证，并通过toast的形式提醒用户。

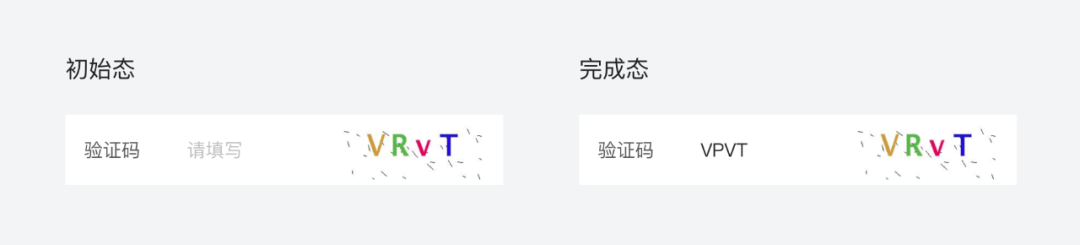

2、验证码类

验证码格式样式。

3、变种类

构成内容包含基本要素，形式上更多变。

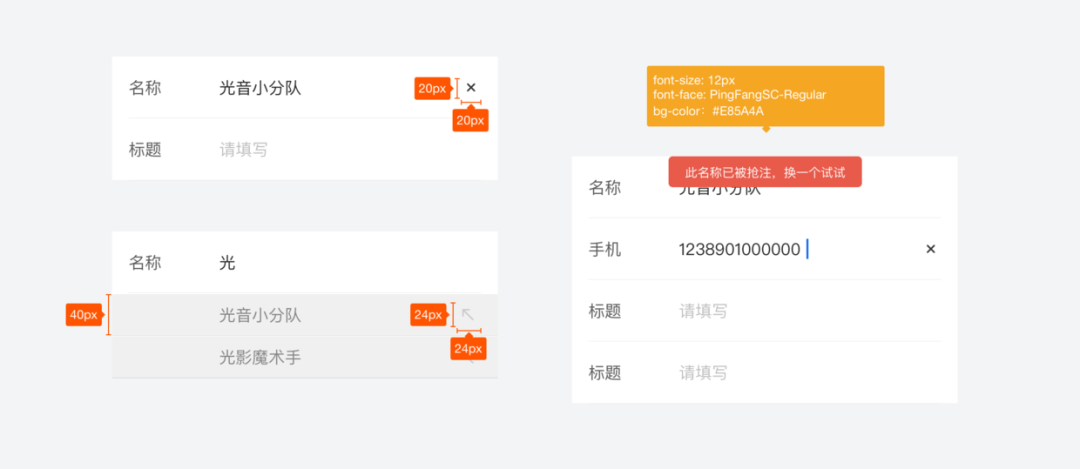

关键信息及标注：

数字输入框

定义：

用于输入数字内容，一般情况下，输入框仅限于输入数字内容，否则需要进行错误提示。

用途：

仅提供数字输入的输入框。

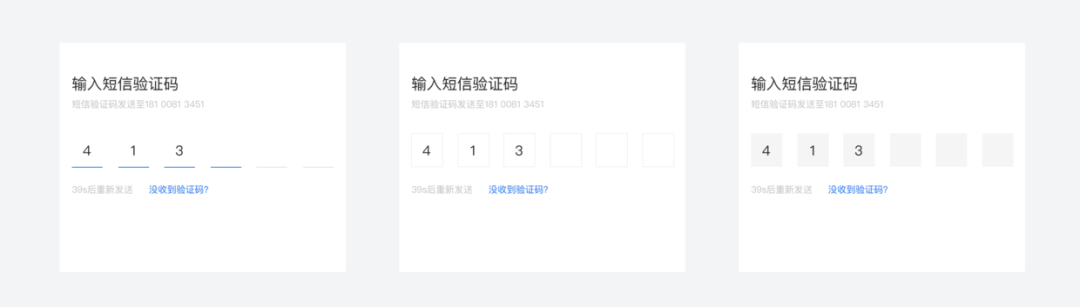

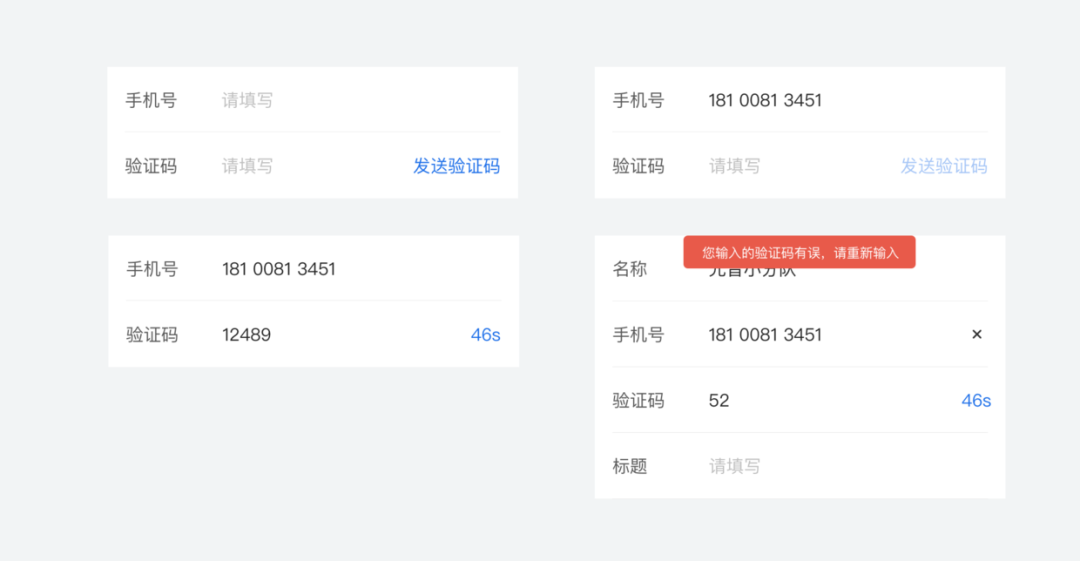

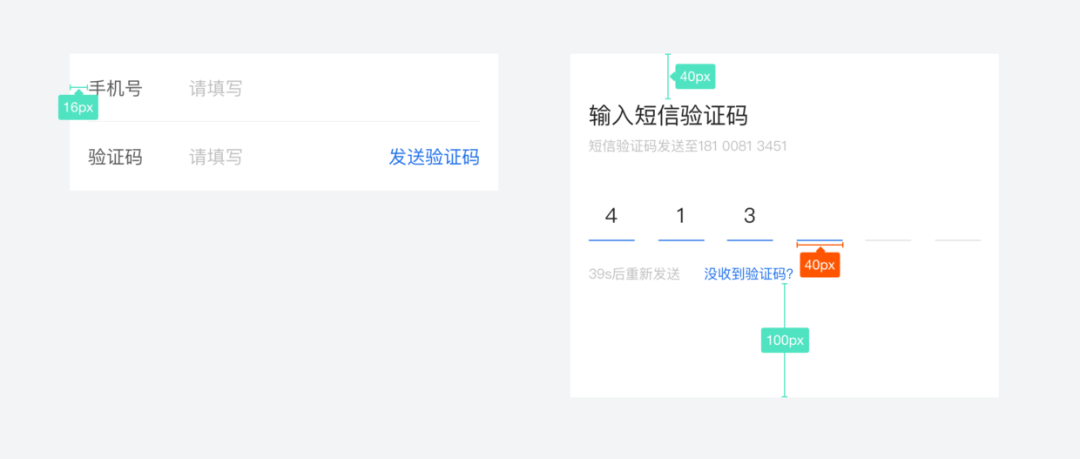

1、验证码类：

验证码类输入，通过点击发送验证码按钮触发，一般当手机号不可使用时，可能会存在验证码无法发送的情况，此时为不可点状态即可。

目前越来越多的手机验证通过分步设计，以此减少界面的复杂度，提升完成率。用户输入手机号后，进入输入验证码新页面，如下图所示：

2、手机号/**号等号码类

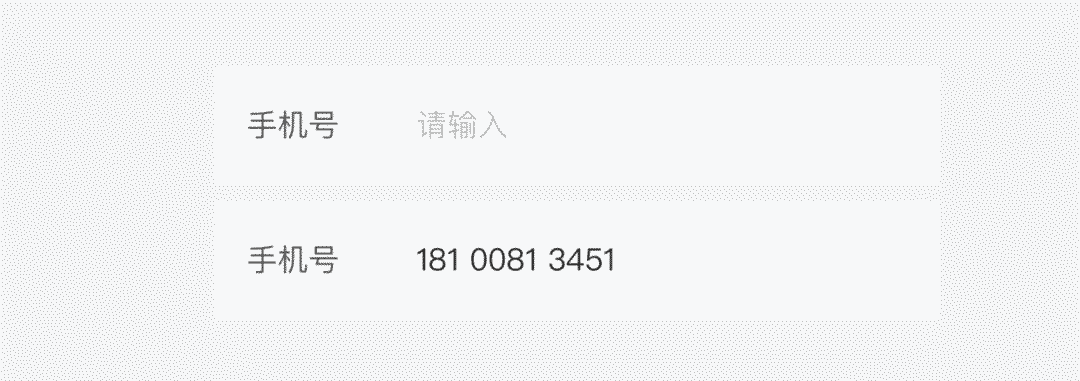

输入号码，并伴随号码格式检验。一般还用于转账金额的输入等场景。

关键信息及标注：

多文本框

定义：

提供换行功能，用于输入多段落文字内容。

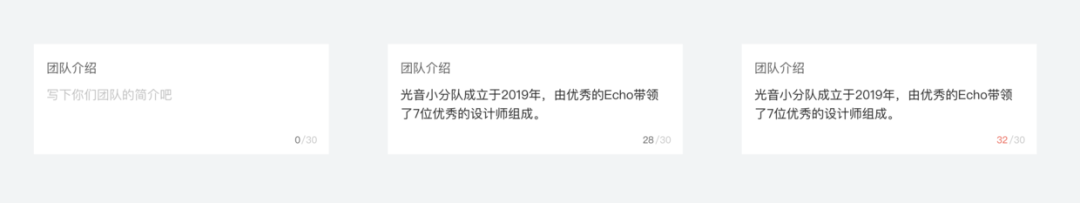

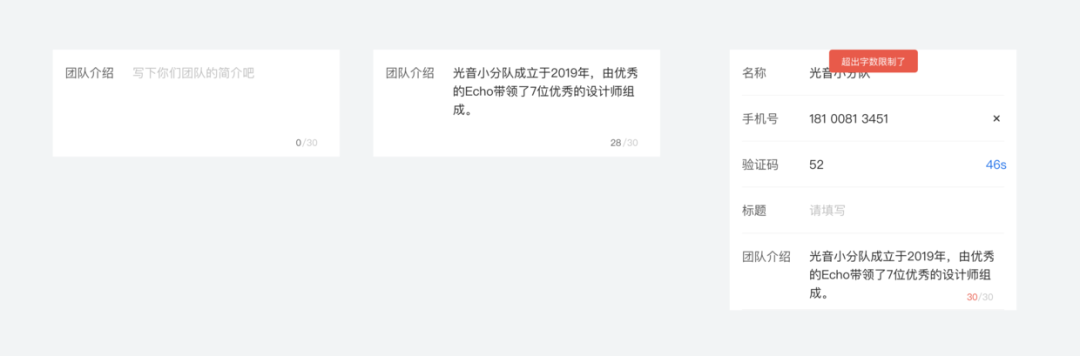

1、基础类

一般由内容标题+输入引导组成。

当用户输入内容时，直接将引导替换为内容本身。

需要输入内容较多时，可能会有字数限制提示。

区别于传统的左右结构，内容标题和输入内容也可以上下结构展示，如下图所示：

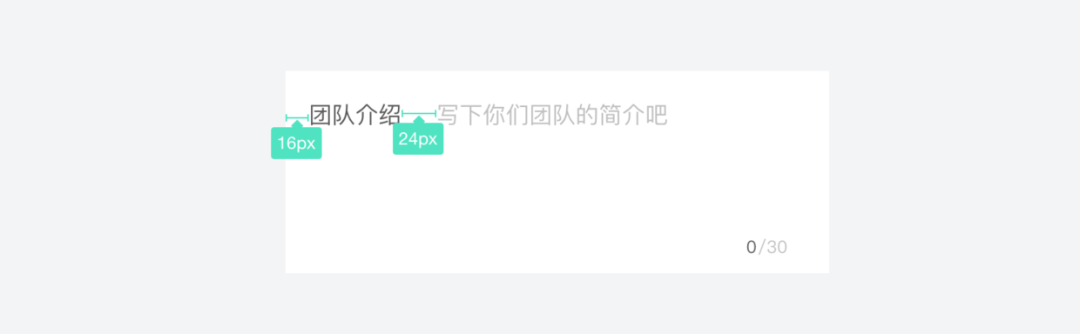

关键信息及标注：

选择器

定义：

选择器是一个可滚动视图，用于选取列表项中的值。通常出现在屏幕的底部，高度小于屏幕。

用途：

1.临时浮层，用户出发选择操作时出现。

2.从众多选项中选项中选择一个选项。

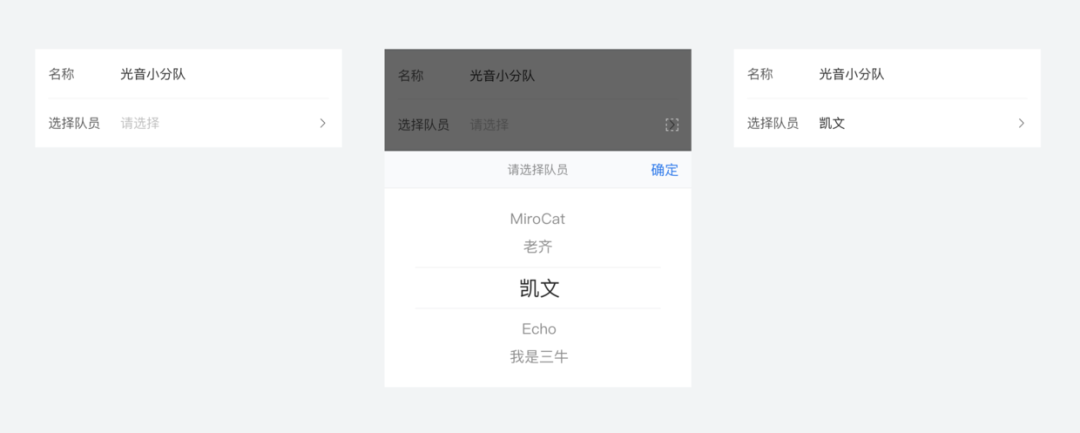

1、单类型信息选择类

一般由选择框触发，弹层的形式建立可滚动视图，并在视图中选取值。

交互说明：

点击确定，选项被选中，点击遮罩选择框消失。

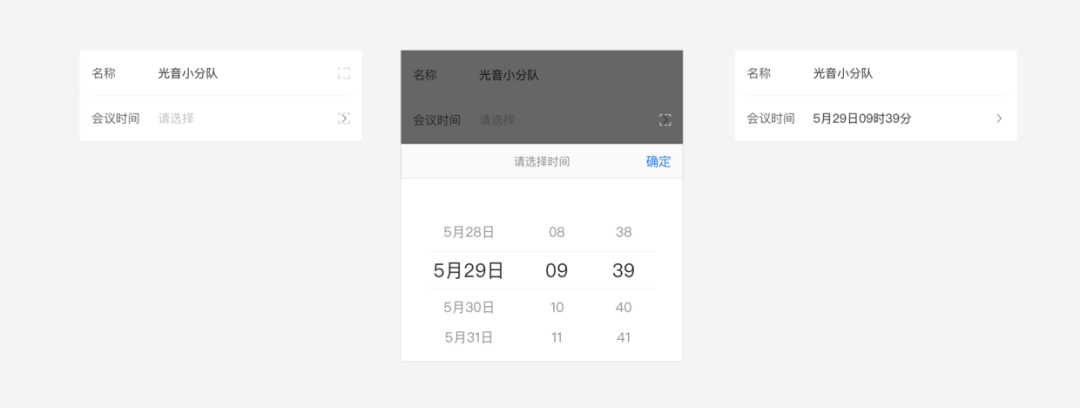

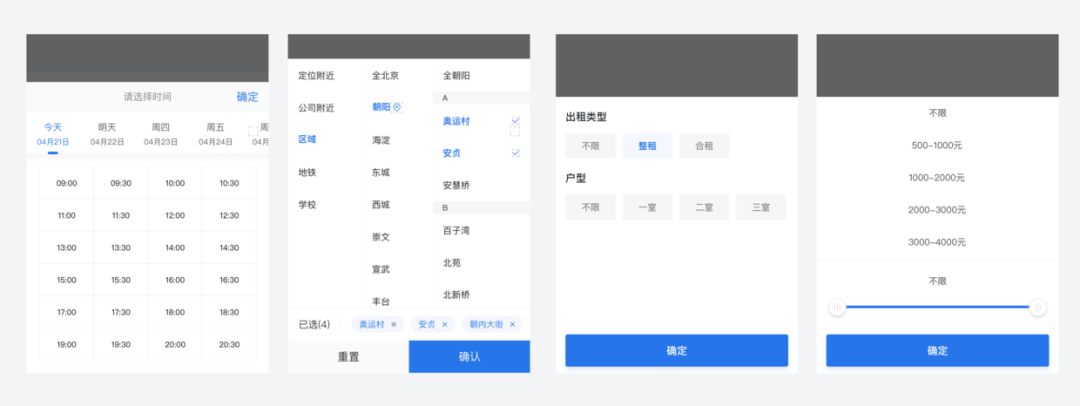

2、日期选择类

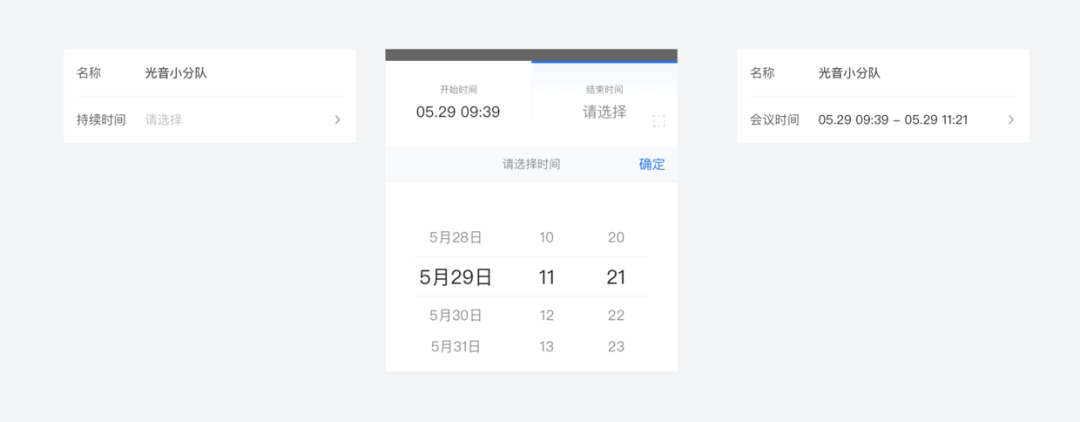

可选择日期和时间的选择器，如下图所示：

可选择具体时间段，默认停留在开始时间项，点击确定，切换到结束时间项。

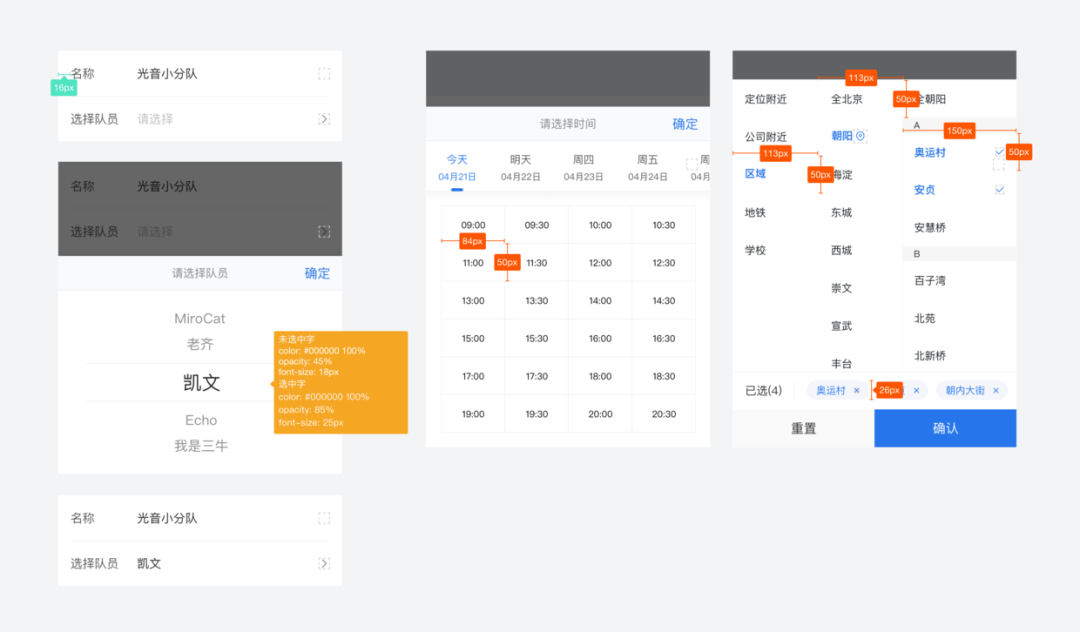

3、拓展类

基于业务需求，扩展出复杂的选择器样式，如下图所示：

关键信息及标注：

结语

以上为表单类常见的8个组件，后续会继续增加表单类组件，完整设计规范源文件正在后期整理中，预计下周一发，敬请期待。
