用Excel做排列图
2019-01-01 22:35:50

排列图,又叫帕累托图、主次图,是按照发生频率大小顺序绘制的直方图,是QC中不可获取的工具。这里详细介绍一下用Excel做规范的排列图的方法。案例中用的是Excel2016.

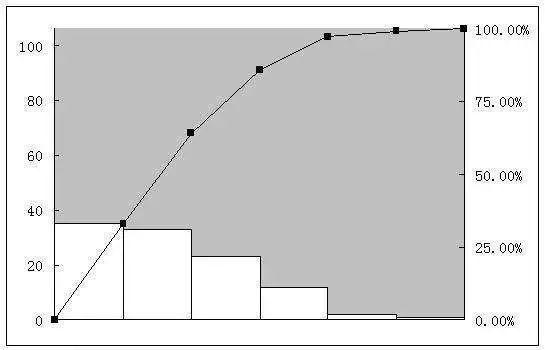

比较规范的排列图应该是这样子,也是我们的目标。注意几个点:折线图从0开始;折线图与柱状图的交点;坐标轴;


一、原始数据和准备工作

首先,对于一组想要做排列图的数据,要有类别和频数这两个字段,然后是准备工作,对频数一列降序排列,求频数的频率和累积频率。如果这一步你已经很精通了可以跳到第二步画图。



1、对频数一列降序排列后,对频数求和。

sum函数搞定




2、求频数对应的频率。

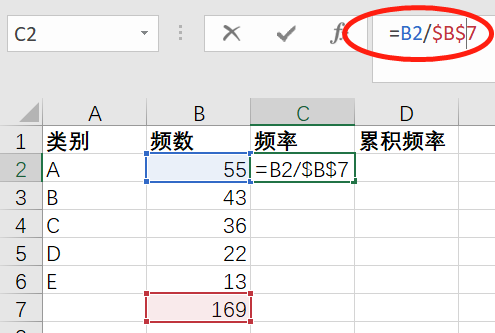

很简单,频数除以总和就可以,这里需要注意的是绝对引用”$”这个符号的运用。$B$7表示B和7都是不变的,往下拉是这样的:B2/B7,B3/B7,以此类推。$B7表示B不变,7会变,往下拉:B2/B7,B3/B8,以此。B$7表示B会变,7不变,往下拉和$B$7是一样的,但横着拉就不一样了,会成:B2/B7,C2/C7,等。这是绝对引用相对引用的一些小内容。


3、求累积频率

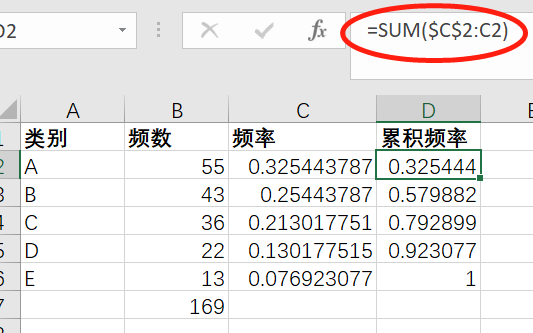

累积频率对类别A来说,就是C2的占比,对类别B来说,是B的占比加上前面A的占比,对类别C来说是C+B+A的占比,以此类推。那么我们只要对于D2=D2,D3=D2+D3,D4=D2+D3+D4,D5=D2+D3+D4+D5即可,但这数量级还算少,如果有100个数要做排列图呢,1000个呢,手动这样加就算是输公式显然也是不合适的,所以请看下方公式:sum($C$2:C2),把这个公式往下拉就能看明白了,sum是求和我们都知道,这个公式表示的是聪C2到C2就和,往下拉就成了sum($C$2:C3),表示从C2到C3求和,是不是很明显了,别忘了绝对引用。


二、画图

1、对类别和频数画柱状图

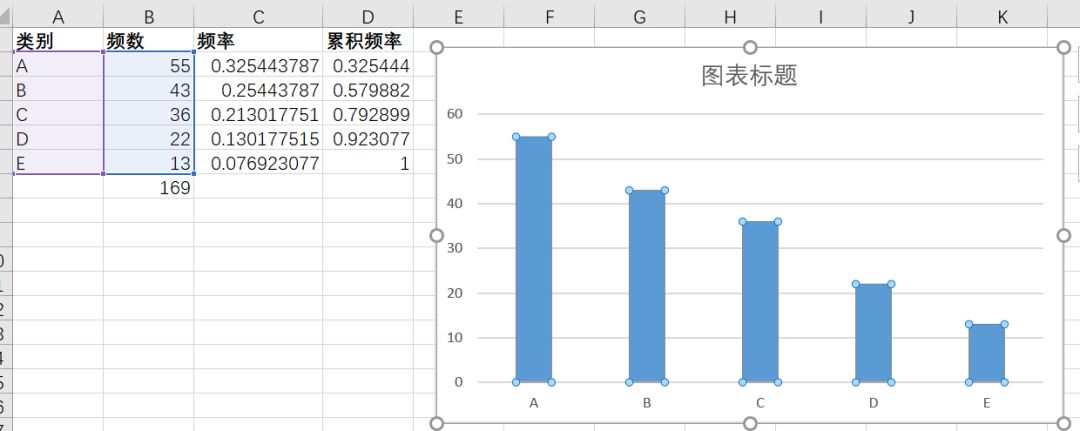

选中类别和频数中的数据,插入柱状图。


2、调整宽度

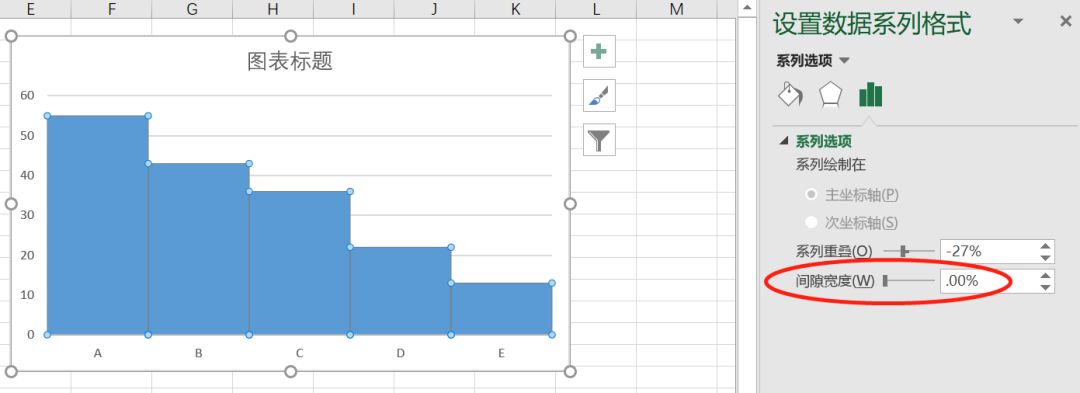

选中图表右键设置数据系列格式将间隙宽度调整成0

3、将折线图添加进来

首先在表格表头的下方插入一行,在插入新行的累积频率处填0(即D2处为0),如下图。

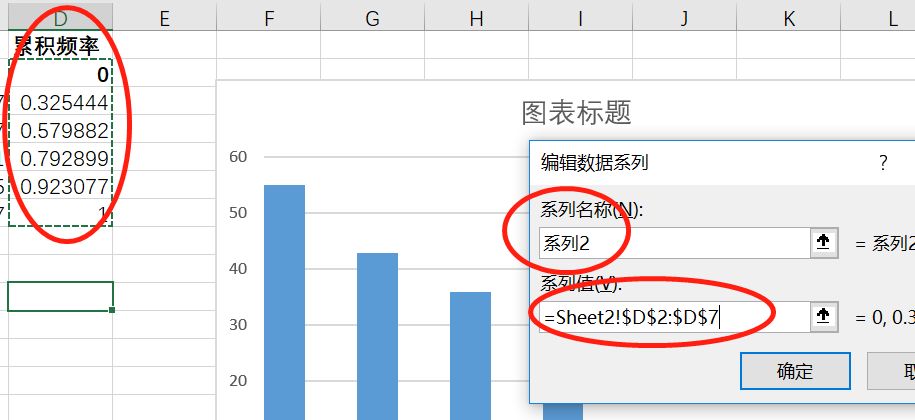

右键柱状图,选择数据——添加,系列名称为系列2,系列值为D2:D7,

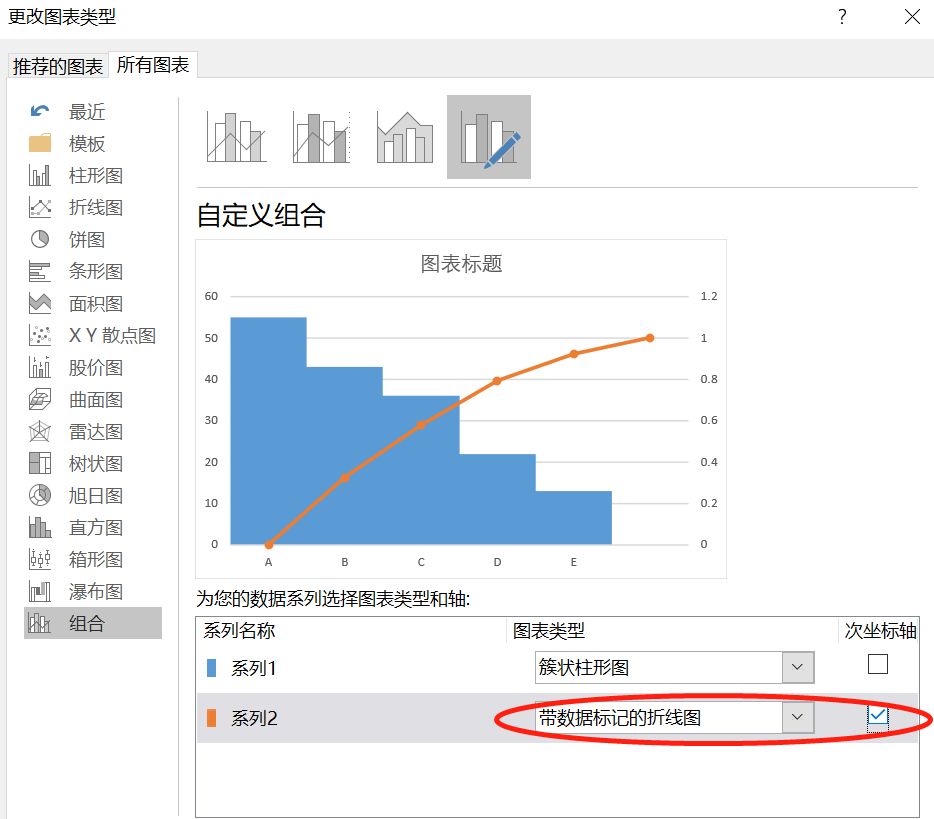

右键图表,更改图表类型,将系列2选成带标记的折线图,并勾选次坐标轴。

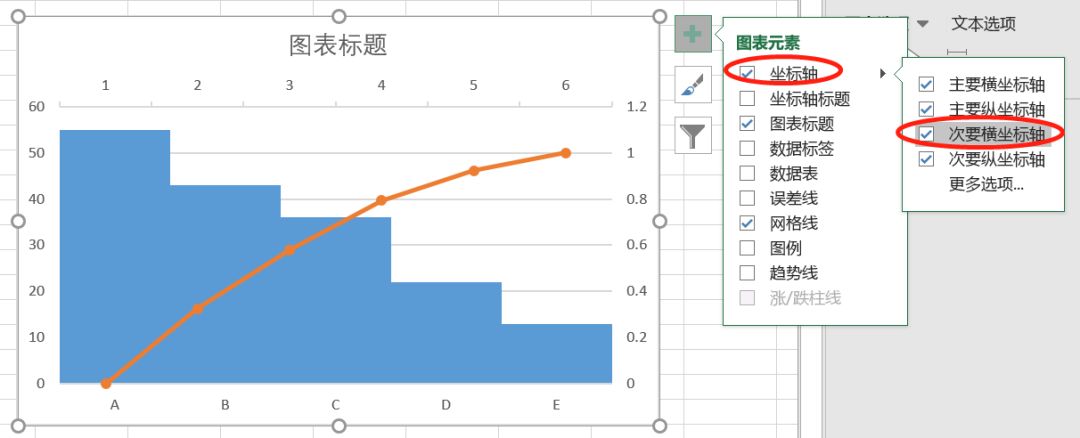

在图表的+处勾选坐标轴——次要坐标轴,把次要坐标轴勾上,让其显示出来。

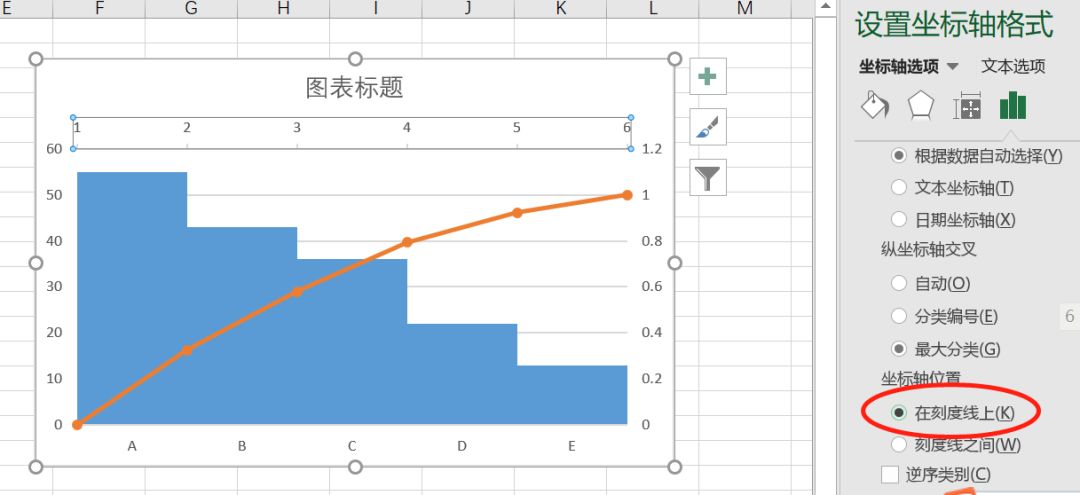

双击次要坐标轴可设置次要坐标轴格式,在坐标轴位置处,将其改为在刻度线上。

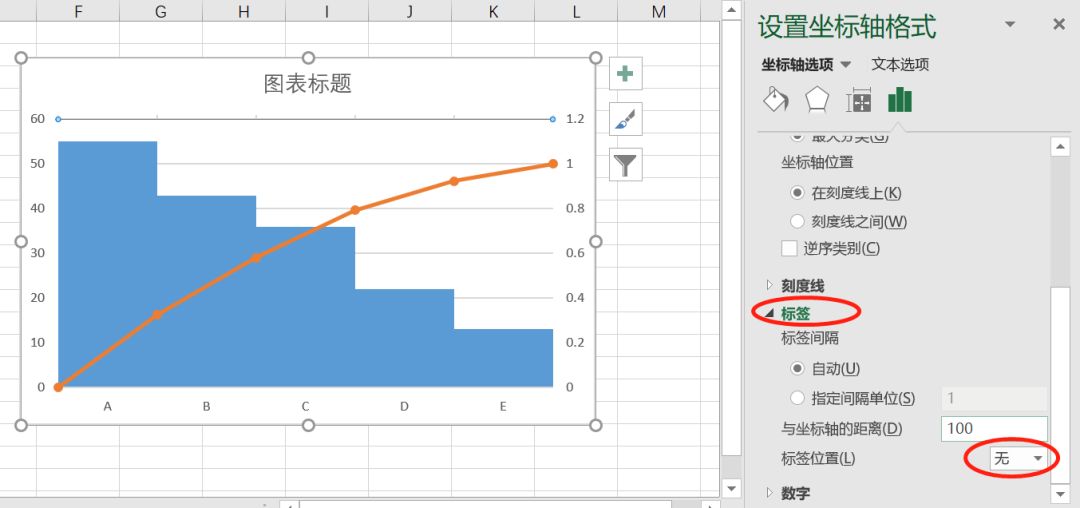

同时在标签处,选择标签位置为无。这样次要坐标轴即设置好了,也给隐藏起来了。


三、微调

1、调整坐标,使其符合排列图标准

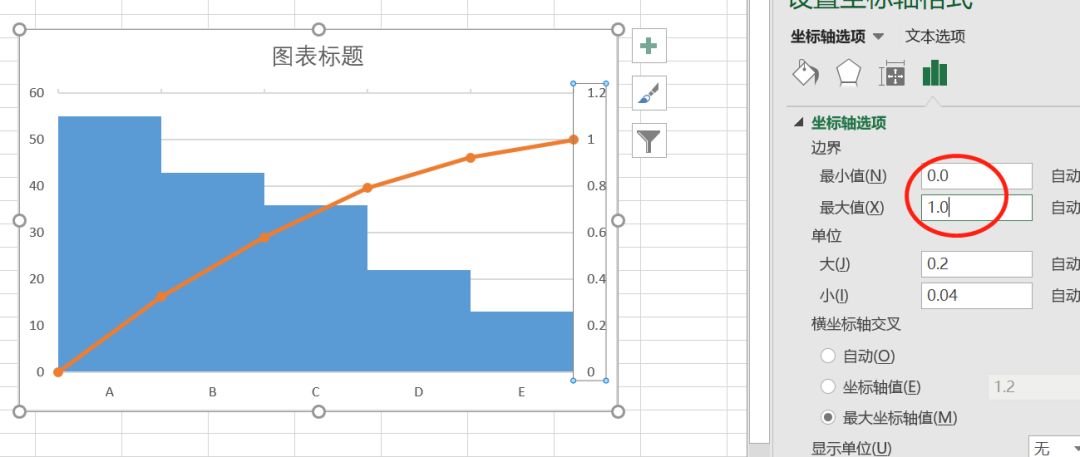

双击右坐标轴,使其最小值最大值在0-1之间,尤其是最大值一般设成1,也就是100%。


2、排列图折线图第二个点一般要与柱状图第一个柱子在一条水平线上。

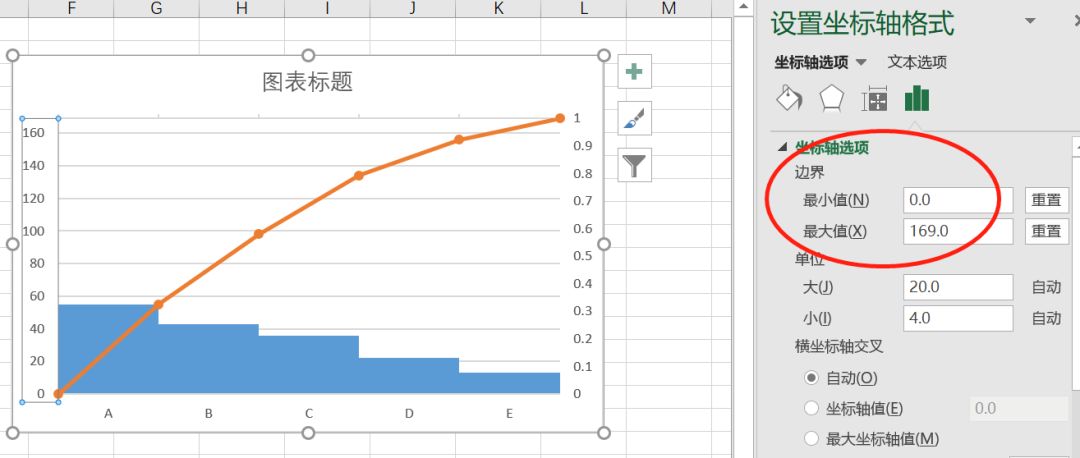

双击左坐标轴,设置坐标轴选项,最小值为0,最大值一般选择频数的总数就可以实现排列图正规的要求了。

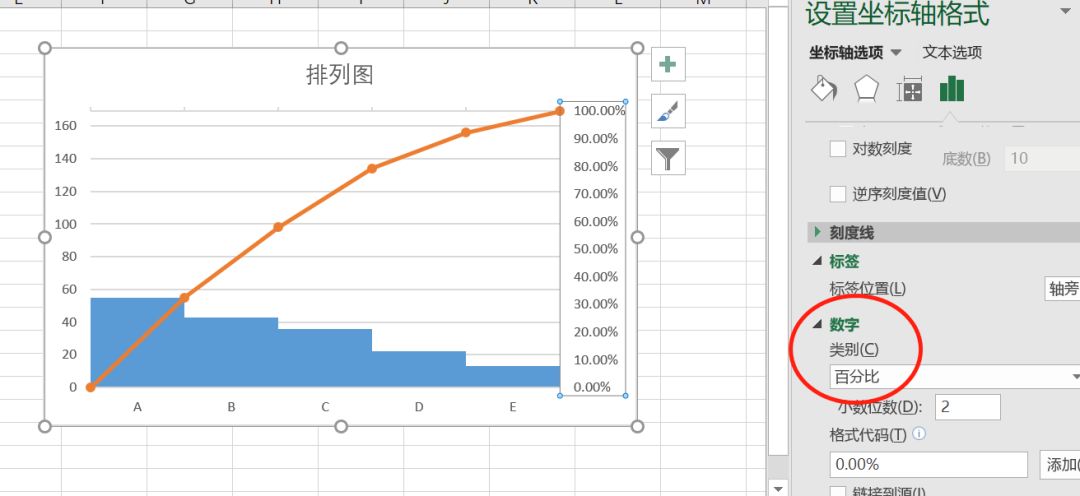

双击右坐标轴,在数字处将类别改成百分比。

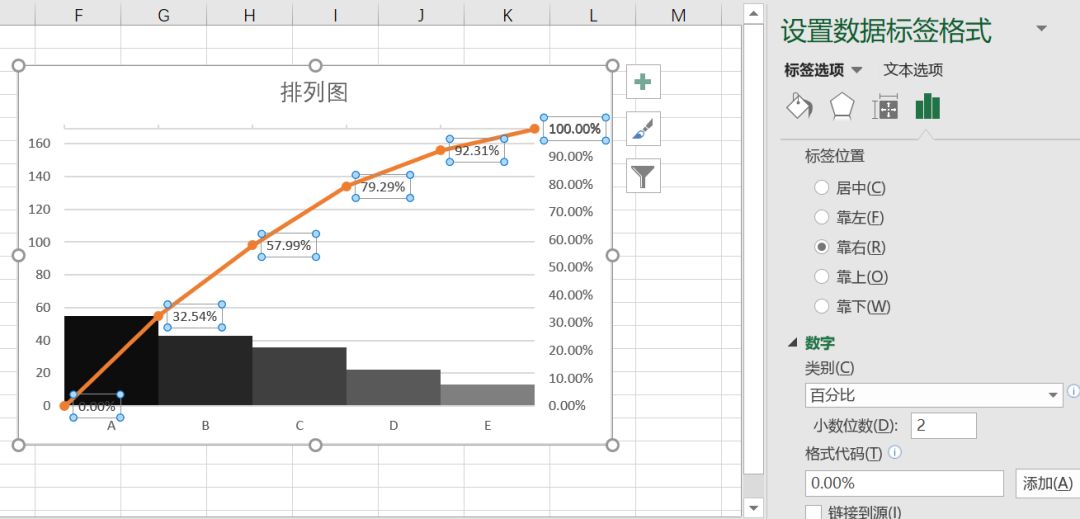

添加数据标签,在设置数据标签格式里数字处将类别改成百分比

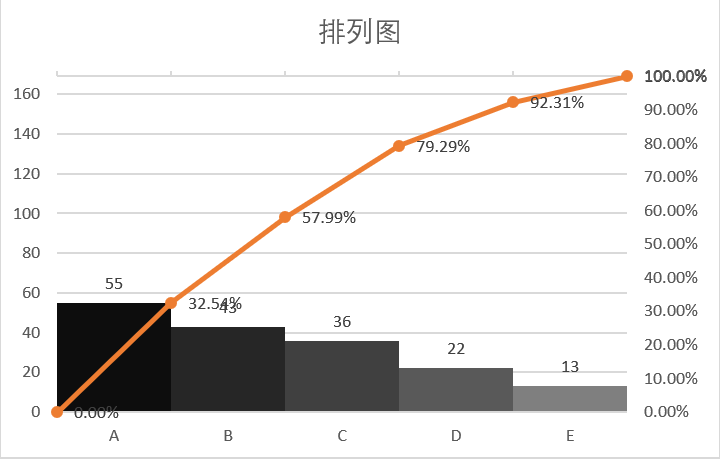

OK!完成,撒花!
